Informasi Dasar
Material Number: 8V1016.00-2
Deskripsi:

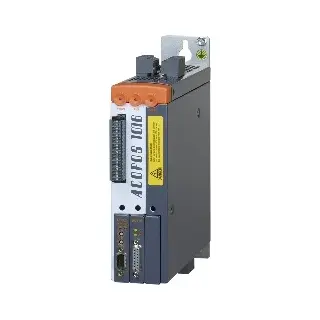

ACOPOS servo drive, 3x 400–480 V, 1.6 A, 0.7 kW. Dilengkapi dengan line filter terintegrasi, resistor pengereman, dan interlock restart elektronik yang aman.
Desain mekanis modular menggunakan plug-in modules
Filter jalur listrik terintegrasi
Resistor pengereman terintegrasi
Restart elektronik aman terintegrasi
Informasi Teknis
B&R ID Code: 0x18D5
Slot untuk Modul Plug-in: 3
Sertifikasi: CE, UKCA, Functional safety, UL (cULus E225616), KC
Koneksi Daya Utama:
Konfigurasi jaringan: TT, TN
Tegangan input: 3x 400–480 VAC ±10%, 3x 230 VAC ±10%
Frekuensi: 50 / 60 Hz ±4%
Daya terpasang maksimal: 2.1 kVA
Arus masuk: 2 A (pada 400 VAC)
Interval nyala ulang: >10 detik
Dissipasi daya tanpa braking resistor: 110 W
Filter jalur: Sesuai EN 61800-3, kategori C3
Koneksi Bus DC:
Kapasitansi bus DC: 165 µF
Catu Daya 24 VDC:
Tegangan input: 24 VDC +25% / -20%
Kapasitansi input: 5600 µF
Konsumsi arus maksimum: 1.47 A + kebutuhan motor brake
Koneksi Motor:
Jumlah motor: 1
Arus kontinu: 1.6 Aeff
Arus puncak: 5 Aeff
Frekuensi switching: 5 / 10 / 20 kHz (default 10 kHz)
Panjang maksimum kabel motor: 15 m
Frekuensi output maksimum: 598 Hz
Perlindungan: Overload, Short-circuit, Ground fault
Tegangan isolasi motor: IEC TS 60034-25:2004 (limit value curve A)
Koneksi Motor Holding Brake:
Ambang respon monitoring sirkuit terbuka: ~245 mA
Arus output maksimum: 1.3 A
Jumlah siklus switching: Tidak terbatas (kontrol elektronik)
Braking Resistor:
Daya puncak: 2 kW
Daya kontinu: 130 W
Input Limit dan Referensi:
Jumlah: 3
Tipe sirkuit: Sink
Tegangan input nominal: 24 VDC
Threshold: Low < 5 V, High > 15 V
Arus input: ~4 mA
Delay switching: Max. 2 ms
Input Enable:
Jumlah: 1
Arus input: ~30 mA
Switching delay:
Enable 0 → 1 (PWM aktif): Max. 100 µs
Enable 1 → 0 (PWM off): Max. 2.0 ms
Input Trigger:
Jumlah: 2
Arus input: ~10 mA
Delay switching:
Rising edge: 52 µs ±0.5 µs
Falling edge: 53 µs ±0.5 µs
Properti Elektrikal:
Kapasitansi discharge: 550 nF
Efisiensi Energi (IE2):
4.6% hingga 5.2% tergantung frekuensi dan arus
Konsumsi daya standby: 12.5 W
Kondisi Operasi:
Orientasi pemasangan: Vertikal menggantung, Horizontal menghadap atas
Ketinggian instalasi: 0–2000 m
Kategori tegangan lebih: II
Derajat perlindungan: IP20
Kondisi Lingkungan:
Suhu operasi: 5 – 40°C (maks. 55°C dengan derating)
Suhu penyimpanan: -25 – 55°C
Suhu transportasi: -25 – 70°C
Kelembaban relatif: 5 – 85% operasi, hingga 95% penyimpanan/transport
Dimensi dan Berat:
Lebar: 58.5 mm
Tinggi: 257 mm
Kedalaman: 220 mm
Berat: 2.5 kg
Download
Automation Studio HW Upgrade
Berisi file upgrade hardware untuk Automation Studio yang mendukung modul ACOPOS 8V1016.00-2.
Certificates
File-file sertifikasi untuk kepatuhan dan keselamatan.
Documentation
Dokumen teknis dan panduan pengguna ACOPOS.
