8V1010.501-2

8V1010.501-2

https://odoo.dwiparaya.com/web/image/product.template/1135/image_1920?unique=0e5237c

Informasi Dasar

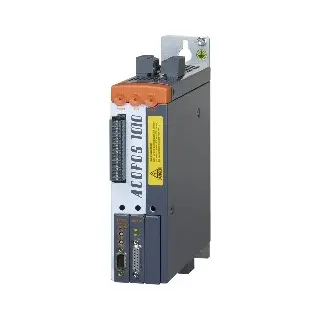

Nama Produk: ACOPOS servo drive (Coated PCB)

Nomor Material: 8V1010.501-2

Deskripsi:

ACOPOS servo drive ini dirancang untuk operasi pada jaringan listrik satu atau tiga fase (110–230 V). Versi ini dilengkapi dengan PCB berlapis sebagian (partially-coated) untuk ketahanan ekstra terhadap pengaruh lingkungan, menjadikannya lebih andal untuk aplikasi industri berat.

Unit ini memiliki line filter, braking resistor, dan restart inhibit yang terintegrasi, serta desain modular dengan 3 slot untuk modul plug-in.

Fitur Unggulan:

  • Tegangan input: 1x / 3x 110–230 V

  • Arus output: 2.3 A (kontinu), 7.8 A (puncak)

  • Daya: 0.45 kW

  • Braking resistor & line filter internal

  • PCB berlapis sebagian (lebih tahan terhadap lingkungan keras)

  • Safety relay dan sertifikasi CE, UKCA, UL (cULus E225616), KC

  • Perlindungan IP20, dan support orientasi vertikal & horizontal muka atas

Informasi Teknis

Koneksi Daya:

  • Konfigurasi jaringan: TT, TN

  • Tegangan input: 1x / 3x 110–230 VAC ±10%

  • Frekuensi: 50/60 Hz ±4%

  • Daya terpasang maksimal: 1.35 kVA

  • Arus inrush: 5 A

  • Interval hidup-mati: >10 detik

  • Dissipasi daya: 80 W

Koneksi DC Bus:

  • Kapasitansi DC Bus: 2040 µF

Power Supply 24 VDC:

  • Tegangan input: 24 VDC (+25% / -20%)

  • Kapasitansi input: 5600 µF

  • Konsumsi arus: Max. 1.47 A + arus motor holding brake

Motor:

  • Jumlah motor: 1

  • Arus kontinu: 2.3 A_eff

  • Arus puncak: 7.8 A_eff

  • Switching frequency: 5 / 10 / 20 kHz (nominal: 10 kHz)

  • Panjang kabel motor maksimal: 15 m

  • Frekuensi output maksimal: 598 Hz

  • Proteksi: overload, short-circuit, ground fault

Braking Resistor:

  • Daya puncak: 1.9 kW

  • Daya kontinu: 130 W

Motor Holding Brake:

  • Arus maksimum output: 1.3 A

  • Threshold monitoring open-circuit: ~245 mA

  • Siklus switching: tidak terbatas (elektronik)

Input Limit & Reference:

  • Jumlah: 3 (sinking)

  • Tegangan: 24 VDC (nominal), max 30 VDC

  • Arus input: ±4 mA

  • Switching delay: Max. 2.0 ms

Input Enable:

  • Jumlah: 1 (sinking)

  • Arus input: ±30 mA

  • Delay: 0→1: max. 100 µs, 1→0: max. 2 ms

Input Trigger:

  • Jumlah: 2

  • Arus input: ±10 mA

  • Delay rising/falling: 52–53 µs (digitally filtered)

Efisiensi Energi:

  • Standby losses: 12.5 W

  • IE2 Losses: antara 4.2–4.9% tergantung beban & frekuensi

Kondisi Operasi:

  • Orientasi: vertikal gantung & horizontal muka atas

  • Ketinggian: nominal 0–500 m, max 2000 m

  • Temperatur operasi: 5–40°C (max 55°C dengan pengurangan)

  • Kelembaban: Operasi 5–85%, Penyimpanan & Transportasi hingga 95%

Dimensi & Berat:

  • Lebar: 58.5 mm

  • Tinggi: 257 mm

  • Kedalaman: 220 mm

  • Berat: 2.5 kg

Download

Automation Studio HW Upgrades

Berisi file executable untuk upgrade hardware Automation Studio pada ACOPOS servo drive 8V1010.501-2.

Certificates

Dokumen sertifikasi yang menunjukkan kepatuhan terhadap standar keselamatan dan mutu global.

Documentation

Dokumen teknis dan manual penggunaan ACOPOS untuk referensi pengguna.
