8V1010.50-2
Informasi Dasar

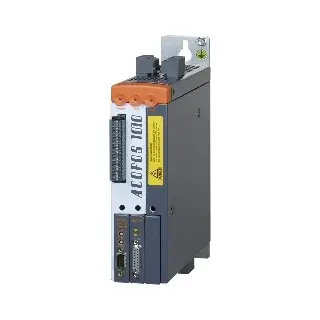

Nama Produk: ACOPOS servo drive
Nomor Material: 8V1010.50-2
Deskripsi:
ACOPOS servo drive dari B&R dirancang untuk bekerja pada jaringan listrik satu fase maupun tiga fase dengan tegangan 110–230 V. Unit ini memiliki desain modular dengan 3 slot modul plug-in serta dilengkapi berbagai fitur terintegrasi seperti line filter, resistor pengereman, dan pengaman restart elektronik.
Kemampuan daya: 2.3 A, 0.45 kW
Fitur Utama:
Kompatibel dengan 1 fase atau 3 fase 110–230 V
Line filter dan resistor pengereman terintegrasi
Desain modular, 3 slot modul plug-in
Fungsi restart aman elektronik (safe restart interlock)
Mendukung safety relay dan sertifikasi CE, UKCA, UL, dan KC
Informasi Teknis
Koneksi Daya Utama:
Tegangan input: 1x / 3x 110–230 VAC ±10%
Frekuensi: 50 / 60 Hz ±4%
Daya terpasang maksimum: 1.35 kVA
Arus inrush: 5 A pada 230 VAC
Filter saluran per EN 61800-3 C3: Ya
Koneksi DC Bus:
Kapasitansi: 2040 µF
Power Supply 24 VDC:
Tegangan input: 24 VDC (+25% / -20%)
Konsumsi arus maksimum: 1.47 A + arus untuk motor holding brake
Koneksi Motor:
Arus kontinu: 2.3 A
Arus puncak: 7.8 A
Frekuensi switching: 5 / 10 / 20 kHz (nominal 10 kHz)
Frekuensi output maksimum: 598 Hz
Panjang kabel motor maksimal: 15 m
Proteksi: overload, short-circuit, ground fault
Braking Resistor:
Daya puncak: 1.9 kW
Daya kontinu: 130 W
Limit Switch & Input Referensi:
Jumlah: 3 input sink
Tegangan: 24 VDC (nominal), max 30 VDC
Input Enable:
Jumlah: 1 input sink
Tegangan: 24 VDC (nominal), max 30 VDC
Arus: ±30 mA
Input Trigger:
Jumlah: 2 input sink
Tegangan: 24 VDC (nominal), max 30 VDC
Waktu delay naik/turun: ±52–53 µs (digital filter)
Kondisi Operasi:
Orientasi pemasangan: vertikal gantung / horizontal muka atas
Ketinggian instalasi: max 2000 m dpl
Temperatur operasi: 5–40°C (maksimum hingga 55°C dengan penurunan performa)
Perlindungan: IP20
Dimensi & Berat:
Lebar: 58.5 mm
Tinggi: 257 mm
Kedalaman: 220 mm
Berat: 2.5 kg
Sertifikasi:
CE, UKCA, UL (E225616), KC
Functional Safety: Ya
