8V1010.001-2

Informasi Dasar

Material Number: 8V1010.00-2

Deskripsi:

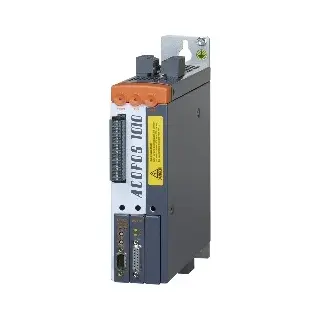

ACOPOS servo drive, 3x 400–480 V, 1.0 A, 0.45 kW, dilengkapi dengan:

• Line filter internal

• Resistor pengereman internal

• Interlock aman untuk restart elektronik

Desain modular dengan slot plug-in, cocok untuk berbagai aplikasi motion control.

Informasi Teknis

• Jumlah slot modul plug-in: 3

• Tegangan input: 3x 400–480 VAC ±10%, 3x 230 VAC ±10%

• Daya terpasang maksimum: 1.35 kVA

• Arus kontinyu motor: 1 Aeff, arus puncak 2.8 Aeff

• Resistor pengereman terintegrasi: 2 kW puncak, 130 W kontinyu

• Tegangan input 24VDC: +25% / -20%, konsumsi hingga 1.47 A

• Frekuensi switching: 5 / 10 / 20 kHz

• Efisiensi energi: IE2

• Orientasi pemasangan: Vertikal/horizontal tergantung model

• Dimensi (L x T x D): 58.5 mm x 257 mm x 220 mm

• Berat: 2.5 kg

• Proteksi lingkungan: IP20, suhu kerja 5–40 °C (hingga 55 °C dengan derating)

Download

Automation Studio HW Upgrades

File upgrade hardware untuk kompatibilitas Automation Studio.

• V3.0 HW Upgrade (8V1010.00-2) - exe 1.0.0.2 (389 KB)

• V4.0 HW Upgrade (8V1010.00-2) - exe 2.3.0.0 (434 KB)

• V6.0 HW Upgrade (8V1010.00-2) - exe 2.3.0.1 (783 KB)

Certificates

Sertifikasi keselamatan dan kepatuhan standar internasional.

• ACOPOS KC Certificates - zip 1.00 (601 KB)

• UL Certificate E225616 - pdf 1.1 (242 KB)

• EU Declaration FS Servos - pdf 2024-02 (678 KB)

• EU Declaration Servos - pdf 2024-02 (609 KB)

• TÜV Certificate Safe Pulse Disabling - zip 1.50 (475 KB)

• UK Declaration FS Servos - pdf 2022-07 (89 KB)

• UK Declaration Servos - pdf 2022-09 (109 KB)

Documentation

Manual dan datasheet lengkap untuk ACOPOS 8V1010.00-2.

• ACOPOS User's Manual - pdf 2.10 (54 MB)

• Datasheet 8V1010.00-2 - pdf 1.8 (1 MB)
