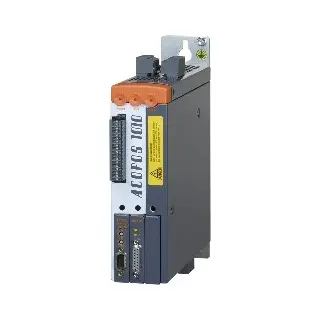

8V1010.00-2

Informasi Dasar

Material Number: 8V1010.00-2

Informasi Teknis

ID dan Sertifikasi

• B&R ID code: 0x18D6

• Jumlah slot modul plug-in: 3

• Sertifikasi: CE, UKCA, UL (cULus E225616), KC, Functional safety

Koneksi Daya Utama

• Tipe jaringan: TT, TN

• Tegangan input: 3x 400–480 VAC ±10% / 3x 230 VAC ±10%

• Frekuensi: 50 / 60 Hz ±4%

• Beban terpasang maksimal: 1.35 kVA

• Arus inrush: 2 A (pada 400 VAC)

• Interval aktif ulang: >10 s

• Dissipasi daya: 80 W (tanpa resistor pengereman)

• Line filter sesuai EN 61800-3 kategori C3: Ya

Koneksi Bus DC

• Kapasitansi bus DC: 165 µF

Power Supply 24 VDC

• Tegangan input: 24 VDC +25% / -20%

• Kapasitansi input: 5600 µF

• Konsumsi arus maksimum: 1.47 A + arus untuk motor holding brake

Koneksi Motor

• Jumlah motor: 1

• Arus kontinyu: 1 Aeff

• Arus puncak: 2.8 Aeff

• Frekuensi switching nominal: 10 kHz

• Frekuensi switching tersedia: 5 / 10 / 20 kHz

• Panjang kabel motor maksimum: 15 m

• Frekuensi output maksimum: 598 Hz

• Perlindungan: Overload, short-circuit, ground fault

• Isolasi sesuai IEC TS 60034-25: Limit value curve A

Koneksi Motor Holding Brake

• Ambang deteksi open-circuit: ~245 mA

• Arus output maksimum: 1.3 A

• Jumlah siklus switching: Tidak terbatas (elektronik)

Resistor Pengereman

• Daya puncak: 2 kW

• Daya kontinyu: 130 W

Input Limit dan Referensi

• Jumlah input: 3 (sink)

• Tegangan input: 24 VDC nominal (maks 30 VDC)

• Threshold switching: Low < 5 V, High > 15 V

• Arus input: ~4 mA

• Delay switching: Maks 2.0 ms

Input Enable

• Jumlah: 1 (sink)

• Tegangan: 24 VDC nominal (maks 30 VDC)

• Arus input: ~30 mA

• Switching time:

  • Aktif → PWM: Maks 100 µs

  • Nonaktif → PWM off: Maks 2.0 ms

Input Trigger

• Jumlah: 2 (sink)

• Tegangan: 24 VDC nominal (maks 30 VDC)

• Arus input: ~10 mA

• Delay switching:

  • Rising: 52 µs ±0.5 µs

  • Falling: 53 µs ±0.5 µs

Properti Elektrik

• Kapasitansi discharge: 550 nF

• Efisiensi energi IE2 (bervariasi sesuai frekuensi dan arus)

• Konsumsi daya mode standby: 12.5 W

Kondisi Operasional

• Orientasi pemasangan:

  • Vertikal menggantung: Ya

  • Horizontal menghadap atas: Ya

  • Berdiri horizontal: Tidak

• Elevasi pemasangan:

  • Nominal: 0–500 m

  • Maksimum: 2000 m (dengan penyesuaian arus)

• Proteksi: IP20

Kondisi Lingkungan

• Suhu:

  • Operasi: 5 – 40°C (maks 55°C dengan reduksi performa)

  • Penyimpanan: -25 – 55°C

  • Transportasi: -25 – 70°C

• Kelembapan relatif:

  • Operasi: 5 – 85%

  • Penyimpanan: 5 – 95%

  • Transportasi: Maks 95% @ 40°C

Dimensi dan Berat

• Lebar: 58.5 mm

• Tinggi: 257 mm

• Kedalaman: 220 mm

• Berat: 2.5 kg

Download

Automation Studio HW Upgrades

Berisi file upgrade hardware untuk Automation Studio yang kompatibel dengan ACOPOS 8V1010.00-2.

• V3.0 HW Upgrade (8V1010.00-2) - exe 1.0.0.2 (389 KB)

• V4.0 HW Upgrade (8V1010.00-2) - exe 2.3.0.0 (434 KB)

• V6.0 HW Upgrade (8V1010.00-2) - exe 2.3.0.1 (783 KB)

Certificates

Dokumen sertifikasi resmi yang menjamin kesesuaian standar internasional dan keselamatan produk.

• ACOPOS KC Certificates - zip 1.00 (601 KB)

• E225616 UL Certificate of Compliance ACOPOS - pdf 1.1 (242 KB)

• EU Declaration FS Servos ACOPOS - pdf 2024-02 (678 KB)

• EU Declaration Servos ACOPOS - pdf 2024-02 (609 KB)

• TÜV-certificate - Safe Pulse Disabling - zip 1.50 EN (475 KB)

• UK Declaration FS Servos ACOPOS - pdf 2022-07 (89 KB)

• UK Declaration Servos ACOPOS - pdf 2022-09 (109 KB)

Documentation

Dokumentasi lengkap untuk penggunaan dan spesifikasi teknis dari ACOPOS 8V1010.00-2.

• ACOPOS User's Manual - pdf 2.10 (54 MB)

• Datenblatt 8V1010.00-2 - pdf 1.8 (1 MB)
