8CM003.12-3

Informasi Dasar

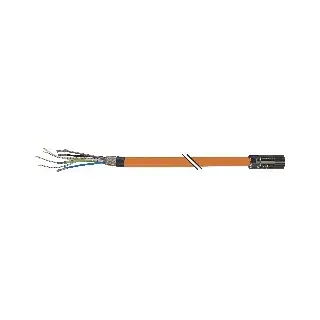

Motor cable 8CM003.12-3 merupakan kabel motor sepanjang 3 meter yang dirancang khusus untuk digunakan bersama ACOPOS 1180/1320 servo drives dan motor B&R dengan konektor motor ukuran 1. Kabel ini dapat digunakan dalam cable drag chain dan dilengkapi konektor female Intercontec 8-pin.

Spesifikasi Teknis

Umum

Penampang kabel: 4 x 4 mm² + 2 x 0.75 mm² + 2 x 1 mm²
Ketahanan minyak: HD 22.10 Lampiran A dan DIN EN 60811-404
Sertifikasi:
- CE: Ya
- UKCA: Ya
- UL: cULus E225616, Power conversion equipment
- AWM STYLE 21223 AWM I/II A/B 80°C 1000 V FT1

Konstruksi Kabel

Power Line (4x)
- Penampang: 4 mm²
- Isolasi: PP
- Warna kabel: Hitam, coklat, biru, kuning/hijau
- Tembaga berserat, tanpa pelindung
Signal Line (4x)
- Penampang: 2 x 0.75 mm² + 2 x 1 mm²
- Isolasi: PP
- Warna kabel: putih, putih/merah, putih/biru, putih/hijau
- Shield: per pasangan, + foil + anyaman tembaga (cakupan >85%)
Jaket luar
- Material: TPU
- Warna: Orange, mirip RAL 2003
- Label: B&R 4 G 4 + (2x0.75)C + (2x1)C C E170315 cRUus AWM STYLE 21223 AWM I/II A/B 80°C 1000 V FT1

Konektor

Jenis: Female 8-pin Speedtec ukuran 1.0
Siklus sambungan: < 500
Kontak: 4 power + 4 signal
Perlindungan: IP66/IP67 saat tersambung

Karakteristik Listrik

Tegangan operasi: Maks. 1000 VAC
Tegangan uji:
- Wire to wire: 4 kV
- Wire to shield: 4 kV
Hambatan konduktor:
- Power: ≤5.1 Ω/km
- Signal: 0.75 mm² ≤26.7 Ω/km, 1 mm² ≤20 Ω/km
Resistansi isolasi: ≥500 MΩ*km
Kapasitas arus:
- Wall/conduit/tray mounting: Maks. 30 A (dibatasi oleh konektor motor)

Kondisi Lingkungan

Suhu:
- Bergerak: -20°C hingga +80°C
- Statis: -20°C hingga +90°C

Karakteristik Mekanis

Panjang: 3 m
Diameter: 15.4 mm ±0.4 mm
Radius tekuk:
- Single bend: >48 mm
- Dalam pergerakan: >119 mm
Data drag chain:
- Akselerasi: Maks. 50 m/s²
- Siklus tekuk: ≥5.000.000
- Kecepatan: Maks. 300 m/menit
Berat: 0.8 kg
