8BVP0440HW00.000-1

Informasi Dasar

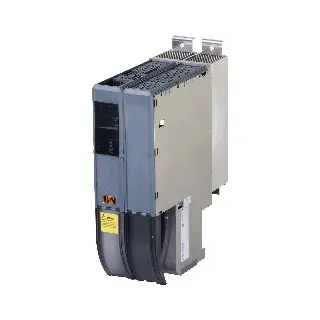

B&R 8BVP0440HW00.000-1

ACOPOSmulti Power Supply Module, 44 A, AS, Wall Mounting

• Rentang tegangan input yang luas

• Mampu melakukan regenerasi daya

• Tersedia koneksi untuk sensor suhu

• Tersedia 2 slot untuk modul plug-in ACOPOSmulti

Informasi Teknis

• Kode B&R: 0xA074

• DNA (Dynamic Node Allocation): Ya

• Tipe Pendinginan & Pemasangan: Pemasangan dinding

• Slot Modul Plug-in: 2

• Sertifikasi: CE, UKCA, UL (cULus E225616), KC

Koneksi Listrik Utama

• Konfigurasi Jaringan: TT, TN-S, TN-C-S

• Tegangan Input: 3x 220 – 480 VAC ±10%

• Frekuensi: 50/60 Hz ±4%

• Daya Terpasang Maksimum: 31.1 kW

• Arus Inrush @400VAC: Maks. 67 A

• Interval Start: >300 s

• Frekuensi Switching: 5 / 10 kHz

• Power Factor Correction (PFC): Ya

• Fitur Regeneratif: Ya

• Filter Garis Terintegrasi: Tidak

• Choke Regenerasi Terintegrasi: Tidak

• Sekering Jalur: Maks. 132 A (fuse) atau 110 A (MCB)

• Penampang Kabel Terminal: 0.5–16 mm² (dengan ferrule), 20–6 AWG (UL/CSA)

Koneksi DC Bus

• Tegangan Nominal: 750 VDC

• Daya Kontinu: 30 kW

• Daya Puncak: 60 kW

• Kapasitansi DC Bus: 825 µF

• Perlindungan Overload: Ya

• Proteksi Short/Ground: Tidak

Power Supply 24VDC

• Tegangan Input: 25 VDC ±1.6%

• Kapasitansi Input: 4.7 µF

• Konsumsi Daya Maks.: 25 W + konsumsi modul/kipas

Output 24VDC

• Jumlah: 2

• Output Tegangan: 24 VDC ±6%

• Fusing: 250 mA elektronik otomatis

Koneksi Kipas Filter

• Tegangan Output: 24 V (+5.8% / -0.1%)

• Arus Kontinu: 4.2 A

Input Trigger

• Jumlah: 2

• Tegangan Input: 24 VDC nominal, maks. 30 VDC

• Ambang Tegangan: High >15 V, Low <5 V

• Waktu Switching: ±52–53 μs

• Isolasi Listrik: Ya

Sifat Elektrikal

• Kapasitansi Discharge: 0.9 µF

• Efisiensi Energi (IE2):

  • (90,100): 2.4%

  • Standby loss: 10.8 W

Kondisi Operasional

• Orientasi Pemasangan: Vertikal/horizontal menghadap atas

• Ketinggian Instalasi: 0–4000 m

• Temperatur Operasional: 5 – 40°C (maks. 55°C)

• Kelembaban Relatif: Operasional 5–85%, Penyimpanan 5–95%

Dimensi Mekanis

• Dimensi (WxHxD): 106.5 x 317 x 263 mm

• Berat: ±5.5 kg

• Lebar Modul: 2 unit
