8BVI0330HWS0.000-1

Informasi Dasar

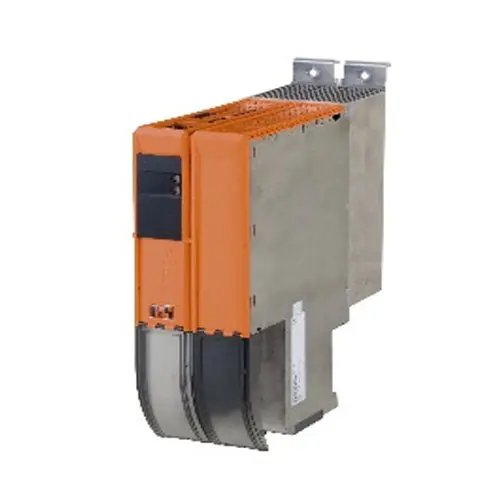

B&R ACOPOSmulti Inverter Module – 8BVI0330HWS0.000-1

Inverter modular berkinerja tinggi dari B&R dengan arus nominal 33 A, tipe ACOPOSmulti untuk pemasangan dinding. Dirancang dengan fitur keamanan bawaan dan konektivitas lengkap untuk motor, sensor suhu, serta rem tahan.

Fitur Utama:
- Mendukung penghentian tak terkontrol & penghentian aman (safe stop)
- Koneksi rem motor dan sensor suhu sudah terintegrasi
- Tersedia 2 slot untuk plug-in module ACOPOSmulti
- Cocok untuk pemasangan dinding (wall mounting)
- Arus kontinu motor: 33 Aeff
- Daya kontinu motor: hingga 24 kW
- Switching frequency: 5 / 10 / 20 kHz
- Tegangan DC bus nominal: 750 VDC
- Sertifikasi: CE, UKCA, UL (cULus), Functional Safety, KC

Informasi Teknis

DC Bus:
- Tegangan nominal: 750 VDC
- Daya konsumsi kontinu: 24.4 kW
- Kapasitansi: 990 µF
Pasokan Daya 24 VDC:
- Tegangan input: 25 VDC ±1.6%
- Konsumsi maksimum: 25 W + beban slot
Output 24 VDC:
- Jumlah: 2 output
- Tegangan output: 24 VDC ±6% (tergantung UDC)
Koneksi Motor:
- Arus puncak: 83 Aeff
- Frekuensi switching: 5 kHz (nominal), hingga 20 kHz
- Panjang kabel maksimal: 25 m
- Proteksi: overload, short circuit, ground fault
Rem Motor (Holding Brake):
- Tegangan output: 24 VDC +5.8% / -0%
- Arus maksimum: 4.2 A
- Proteksi: overload, short circuit, open-circuit, undervoltage
Input Enable & Trigger:
- Jumlah: 2 masing-masing
- Tegangan input: 24 VDC nominal (maksimum 30 VDC)
- Isolasi galvanik: tersedia
Sensor Suhu:
- Jumlah koneksi: 1
- Rentang resistansi: 500 Ω – 5 kΩ
Kondisi Operasi:
- Orientasi pemasangan: vertikal gantung / horizontal muka atas
- Ketinggian operasi: hingga 4000 m
- Suhu operasi: 5 – 40°C (maks. 55°C)
- Kelembaban relatif: operasi hingga 85%
Dimensi & Berat:
- Lebar: 106.5 mm
- Tinggi: 317 mm
- Kedalaman (wall mounting): 263 mm
- Berat: ±5.4 kg
Perlindungan & Standar:
- Derajat perlindungan: IP20 (EN 60529)
- Kategori tegangan lebih: III
- Derajat polusi: 2
