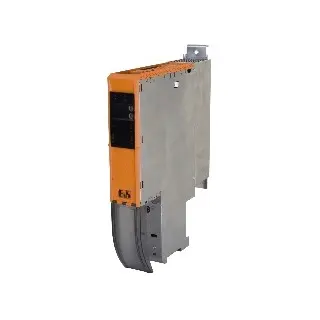

8BVI0110HWS0.000-1

8BVI0110HWS0.000-1

https://odoo.dwiparaya.com/web/image/product.template/1366/image_1920?unique=a602a5c

Informasi Dasar

Material Number: 8BVI0110HWS0.000-1

Deskripsi: ACOPOSmulti inverter module, 15.1 A, AS, wall mounting

Informasi Teknis

  • B&R ID code: 0x270E

  • Mounting: Wall mounting

  • Slots plug-in module: 2

  • Sertifikasi: CE, UKCA, UL (cULus E225616), KC, Functional safety

  • Dynamic node allocation (DNA): Yes

DC Bus Connection

  • Tegangan Nominal: 750 VDC

  • Konsumsi Daya Kontinu: 11.2 kW

  • Dissipasi Daya:

    • 5 kHz: [0.16 * IM² + 5.6 * IM + 55] W

    • 10 kHz: [0.49 * IM² + 4.7 * IM + 95] W

    • 20 kHz: [0.87 * IM² + 10 * IM + 200] W

  • Kapasitansi DC Bus: 330 µF

Power Supply 24 VDC

  • Input Voltage: 25 VDC ±1.6%

  • Input Capacitance: 23.5 µF

  • Maks. konsumsi daya: 12 W + beban plug-in & output

Output 24 VDC

  • Jumlah: 2

  • Tegangan Output:

    • 260–315 VDC: 25 VDC * (UDC / 315)

    • 315–800 VDC: 24 VDC ±6%

  • Perlindungan Fuse: 250 mA slow-blow (auto reset)

Koneksi Motor

  • Jumlah: 1

  • Daya Kontinu per Motor: 11 kW

  • Arus Kontinu: 15.1 Aeff

  • Frekuensi Switching:

    • Nominal: 5 kHz

    • Tersedia: 5 / 10 / 20 kHz

  • Arus Puncak: 37.7 Aeff

  • Output Maksimum: 598 Hz

Koneksi Motor Holding Brake

  • Jumlah: 1

  • Tegangan Output: 24 VDC +5.8% / -0%

  • Arus Kontinu: 2.1 A

  • Energi Ekstingsi: 3 Ws

  • Frekuensi Switching Maks: 0.5 Hz

  • Perlindungan: Overload, short circuit, open-circuit, undervoltage

Input Enable

  • Jumlah: 2

  • Sirkuit: Sink

  • Input Voltage: 24 VDC nominal, max 30 VDC

  • Threshold: Low <5 V, High >15 V

Input Trigger

  • Jumlah: 2

  • Delay Switching:

    • Rising edge: 52 µs

    • Falling edge: 53 µs

Sensor Temperatur

  • Jumlah: 1

  • Rentang Resistansi: 500 Ω – 5 kΩ

Properti Listrik

  • Discharge Capacitance: 0.14 µF

  • Efisiensi Energi:

    • IE2 (10,25): 1.4%

    • IE2 (90,100): 2.3%

  • Losses Standby: 7.5 W

Kondisi Operasi

  • Orientasi Pemasangan: Vertikal / Horizontal (face up)

  • Elevasi: 0–500 m (maks 4000 m)

  • Kategori Overvoltage: III

  • Proteksi: IP20

Kondisi Lingkungan

  • Suhu Operasi: 5–40°C (maks 55°C)

  • Penyimpanan: -25 – 55°C

  • Transportasi: -25 – 70°C

  • Kelembaban Relatif:

    • Operasi: 5–85%

    • Penyimpanan: 5–95%

Properti Mekanis

  • Dimensi (Wall Mounting):

    • Lebar: 53 mm

    • Tinggi: 317 mm

    • Kedalaman: 263 mm

  • Berat: ±2.9 kg

  • Lebar Modul: 1

Download

Automation Studio HW Upgrades

Kumpulan file EXE untuk upgrade hardware Automation Studio pada modul ACOPOSmulti.

Certificates

Dokumen sertifikasi resmi untuk legalitas dan kepatuhan produk ACOPOSmulti.
