8BVI0110HWD0.000-1

Informasi Dasar

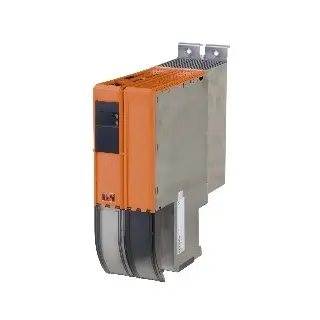

Nama Produk: ACOPOSmulti inverter module, 15.1 A, AS, wall mounting, 2 axes

Nomor Material: 8BVI0110HWD0.000-1

• Dilengkapi fitur standstill tidak terkendali dan stop aman (safe stop)

• Tersedia koneksi untuk rem motor (holding brake) dan sensor suhu

• Memiliki 2 slot untuk modul plug-in ACOPOSmulti

• Modul inverter 2-axis dengan dua inverter daya independen dalam satu unit

• Pemasangan tipe dinding (wall mounting)

Informasi Teknis

General Information

• B&R ID code: 0xA8E5

• DNA (Dynamic Node Allocation): Yes

• Mounting: Wall

• Slot modul plug-in: 2

• Sertifikasi: CE, UKCA, UL (cULus E225616), KC

• Functional Safety: Yes

DC Bus

• Tegangan nominal: 750 VDC

• Konsumsi daya kontinu: 22.3 kW

• Kapasitansi DC bus: 660 µF

• Varian: ACOPOSmulti backplane

• Daya hilang tergantung frekuensi switching:

  • 5 kHz: [0.33 × IM² + 11 × IM + 90] W

  • 10 kHz: [0.97 × IM² + 9.5 × IM + 170] W

  • 20 kHz: [1.66 × IM² + 21 × IM + 380] W

24 VDC Power Supply

• Input voltage: 25 VDC ±1.6%

• Input capacitance: 23.5 µF

• Konsumsi daya maksimum: 20 W + beban modul + output 24V + holding brake

• Varian: ACOPOSmulti backplane

24 VDC Output

• Jumlah: 2 output

• Output voltage:

  • 260–315 VDC: 25 VDC × (UDC / 315)

  • 315–800 VDC: 24 VDC ±6%

• Proteksi fuse: 250 mA slow-blow elektronik (reset otomatis)

Motor Connection

• Jumlah: 2

• Daya kontinu per koneksi: 11 kW

• Arus kontinu: 15.1 Aeff

• Arus puncak: 37.7 Aeff

• Frekuensi switching nominal: 5 kHz

• Frekuensi yang didukung: 5 / 10 / 20 kHz

• Max output frequency: 598 Hz

• Panjang kabel motor maksimum (frekuensi switching):

  • 5 & 10 kHz: 25 m

  • 20 kHz: 10 m

• Reduksi arus tergantung suhu dan ketinggian

• Perlindungan: Overload, short circuit, ground fault

Motor Holding Brake Connection

• Jumlah: 2

• Tegangan output: 24 VDC +5.8% / -0%

• Arus kontinu: 2.1 A

• Frekuensi switching maks.: 0.5 Hz

• Proteksi: overload, short circuit, open circuit, undervoltage

Enable Inputs

• Jumlah: 4 (2 per axis)

• Tegangan input: Nominal 24 VDC, Maksimum 30 VDC

• Arus input: ±30 mA

• Switching threshold: Low <5V, High >15V

• Waktu switching: Max. 100 µs enable, 20.5 ms disable

• OSSD support: Yes (maks. pulse 500 µs)

Trigger Inputs

• Jumlah: 2

• Tegangan: 24 VDC nominal, max 30 VDC

• Arus input: ±10 mA

• Waktu switching: rising 52 µs, falling 53 µs

• Electrical isolation: Yes

Temperature Sensor

• Jumlah koneksi: 2

• Rentang resistansi: 500 Ω – 5 kΩ

Electrical Properties

• Discharge capacitance: 0.44 µF

• Nominal standby losses: 10 W

• Efisiensi energi: IE2 (variasi beban dan frekuensi): 1.5% – 2.4%

Operating Conditions

• Orientasi pemasangan: Vertikal tergantung, horizontal menghadap atas

• Elevasi instalasi: 0 – 500 m (maks. 4000 m dengan derating)

• Proteksi: IP20

• Kategori overvoltage: III

• Derajat polusi: 2

Ambient Conditions

• Suhu operasi: 5–40°C (maks. 55°C)

• Suhu penyimpanan: -25–55°C

• Suhu transportasi: -25–70°C

• Kelembaban:

  • Operasi: 5–85%

  • Penyimpanan: 5–95%

  • Transportasi: Max. 95% @ 40°C

Mechanical Properties

• Dimensi (W × H × D): 106.5 × 317 × 263 mm

• Berat: ±5.3 kg

• Modul width: 2

Download

Automation Studio HW Upgrades

Kumpulan file upgrade hardware untuk modul ACOPOSmulti 8BVI0110HWD0.000-1, mendukung berbagai versi Automation Studio.

• EXE V3.0 HW Upgrade (8BVIxxxxxxDx.xxx-x), versi 1.0.0.6 (03/10/2014) – 396 KB

• EXE V4.0 HW Upgrade (8BVI0110HWD0.000-1), versi 2.3.0.1 (09/09/2020) – 290 KB

• EXE V6.0 HW Upgrade (8BVI0110HWD0.000-1), versi 2.3.0.2 (09/30/2024) – 641 KB

Certificates

Dokumen resmi untuk sertifikasi dan kepatuhan regulasi dari modul ACOPOSmulti.

• PDF ACOPOSmulti KC Certificates – 3 MB

• PDF UL Certificate of Compliance ACOPOSmulti (UL 508C) – 282 KB

• PDF UL Certificate of Compliance ACOPOSmulti (UL 61800-5-1) – 183 KB

Declarations of Conformity

Deklarasi kesesuaian dari Uni Eropa untuk produk ACOPOSmulti.

• PDF EU Declaration FS Servos ACOPOSmulti – 233 KB

• PDF EU Declaration Servos ACOPOSmulti – 219 KB
