Informasi Dasar

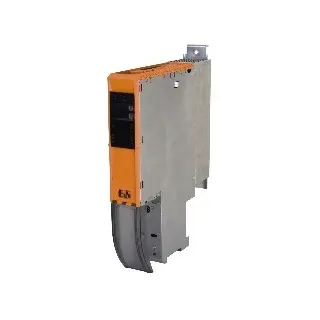

ACOPOSmulti Inverter Module – 8BVI0055HWS0.000-1

ACOPOSmulti inverter module, 7.6 A, AS, wall mounting.

Dirancang untuk kontrol motor presisi tinggi pada sistem otomasi industri dengan pemasangan ke dinding dan efisiensi daya tinggi.

Informasi Teknis

  • Tipe Pemasangan: Wall mounting

  • Jumlah Slot Modul Plug-in: 2

  • Fungsi Safety: CE, UKCA, Functional Safety, UL cULus E225616, KC

  • Dukungan DNA (Dynamic Node Allocation): Yes

DC Bus Connection

  • Tegangan Nominal: 750 VDC

  • Kapasitansi DC Bus: 165 µF

  • Konsumsi Daya Kontinu: 5.6 kW

  • Daya Terbuang per Frekuensi Switching:

    • 5 kHz: [0.6 * IM² + 1.3 * IM + 60] W

    • 10 kHz: [0.97 * IM² + 0.5 * IM + 110] W

    • 20 kHz: [1.7 * IM² - 0.7 * IM + 225] W

24 VDC Power Supply

  • Input Voltage: 25 VDC ±1.6%

  • Konsumsi Daya Maks: 12 W + konsumsi slot dan output

24 VDC Output

  • Jumlah Output: 2

  • Tegangan Output:

    • 260–315 VDC: 25 VDC * (UDC/315)

    • 315–800 VDC: 24 VDC ±6%

  • Perlindungan Sekering: 250 mA (slow-blow, reset otomatis)

Koneksi Motor

  • Jumlah Koneksi: 1

  • Daya Kontinu: 5.5 kW

  • Arus Kontinu: 7.6 Aeff

  • Arus Puncak: 18.9 Aeff

  • Frekuensi Switching Nominal: 5 kHz

  • Frekuensi Switching yang Tersedia: 5 / 10 / 20 kHz

  • Panjang Kabel Maks:

    • 5 & 10 kHz: 25 m

    • 20 kHz: 10 m

Koneksi Rem Motor (Holding Brake)

  • Tegangan Output: 24 VDC +5.8%/-0%

  • Arus Kontinu: 1.1 A

  • Resistansi Internal Maks: 0.5 Ω

  • Energi Pemutusan Maks: 1.5 Ws

  • Frekuensi Switching Maks: 0.5 Hz

  • Fitur Perlindungan: Overload, short-circuit, open-circuit, undervoltage

Input Enable dan Trigger

  • Jumlah: 2 masing-masing

  • Tegangan Nominal: 24 VDC

  • Tegangan Maksimum: 30 VDC

  • Arus Input Enable: ~30 mA

  • Arus Input Trigger: ~10 mA

  • Delay Enable:

    • ON: max 100 µs

    • OFF: max 20.5 ms

  • Delay Trigger (digital filter):

    • Rising Edge: 52 µs

    • Falling Edge: 53 µs

Sensor Suhu

  • Jumlah: 1

  • Rentang Resistansi: 500 Ω – 5 kΩ

Karakteristik Listrik Tambahan

  • Daya Terbuang Mode Siaga: 7.5 W

  • Efisiensi Energi (IE2): 2.5% – 3.2% tergantung kondisi beban

Kondisi Operasional

  • Orientasi Pemasangan: Vertikal tergantung (yes), horizontal face up (yes), horizontal berdiri (no)

  • Ketinggian Instalasi: 0–500 m nominal, max 4000 m dengan derating

  • Suhu Operasi: 5–40°C nominal, max 55°C

  • Suhu Penyimpanan/Transport: -25 hingga 70°C

  • Kelembaban Relatif: Hingga 95%

Properti Mekanik

  • Dimensi (WxHxD): 53 x 317 x 263 mm

  • Berat: ~2.7 kg

  • Lebar Modul: 1

Download

Dokumen HW Upgrade ACOPOSmulti

Berisi upgrade versi perangkat keras untuk Automation Studio sesuai dengan model inverter.

Sertifikat
