8BVI0055HWD0.000-1

Informasi Dasar

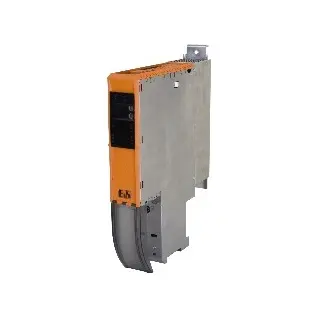

ACOPOSmulti inverter module 8BVI0055HWD0.000-1 adalah inverter dua sumbu (2-axis) dari B&R Automation dengan arus kontinu 7.6 A dan daya 5.5 kW per motor. Dirancang untuk sistem ACOPOSmulti, perangkat ini dilengkapi fitur keselamatan seperti stop aman dan dukungan rem penahan motor serta sensor suhu. Modul ini menggunakan sistem pemasangan dinding dan mendukung dua slot modul plug-in.

Informasi Teknis

• Umum

  • Pemasangan: Dinding

  • Slot modul: 2

  • Arus kontinu per motor: 7.6 Aeff

  • Daya per motor: 5.5 kW

  • Tegangan DC bus: 750 VDC

  • Kapasitansi DC bus: 330 µF

  • Tegangan input 24VDC: 25 VDC ±1.6%

  • Output 24VDC: 2 output; 24 VDC ±6% saat UDC 315–800 VDC

  • Koneksi rem motor: 2x 24 VDC, 1.1 A, proteksi undervoltage, overload, open circuit

• Switching Frequency & Derating

  • Frekuensi switching: 5 / 10 / 20 kHz

  • Reduksi arus terjadi di 10 kHz (0.22 A/K di atas 43°C) dan 20 kHz (0.15 A/K di bawah -14°C)

  • Panjang kabel motor maksimal: 25 m @5–10 kHz, 10 m @20 kHz

• Koneksi Motor & Proteksi

  • Tegangan output motor: U, V, W (connector)

  • Proteksi: Overload, short-circuit, ground fault, max. freq. 598 Hz

• Input

  • Enable input: 4 (2 per axis), 24 VDC sink type

  • Trigger input: 2, 24 VDC sink type

  • Sensor suhu: 2x, 500 Ω – 5 kΩ

• Dimensi & Lingkungan

  • Dimensi: 53 mm (W) x 317 mm (H) x 263 mm (D - wall mounting)

  • Berat: ±2.9 kg

  • Perlindungan: IP20

  • Orientasi pemasangan: vertikal/horizontal (face up)

  • Suhu operasi: 5°C hingga 40°C (maks. 55°C)

  • Elevasi pemasangan: hingga 4000 m (derating di atas 500 m)

  • Kelembapan operasi: 5% – 85% RH

• Efisiensi Energi (IE2)

  • Daya standby: 8.8 W

  • Kerugian daya relatif: 2.5%–3.3% tergantung beban
