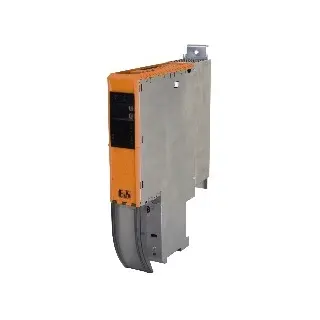

8BVI0014HWD0.000-1
Informasi Dasar
Material number: 8BVI0014HWD0.000-1
Deskripsi:
ACOPOSmulti inverter module, 1.9 A, AS, wall mounting, 2 axes
Mendukung stop tidak terkendali dan safe stop terintegrasi
Tersedia koneksi untuk rem penahan motor dan sensor suhu
Memiliki 2 slot untuk modul plug-in ACOPOSmulti
Modul sumbu ganda yang mengandung dua inverter mandiri dalam satu modul
Informasi Teknis
Umum
B&R ID code: 0x26DF
Tipe pemasangan: Wall mounting
Slot plug-in module: 2
Sertifikasi: CE, UKCA, UL (cULus E225616), KC
Functional safety: Ya
Dynamic node allocation: Ya
DC Bus
Tegangan nominal: 750 VDC
Konsumsi daya kontinu: 2.91 kW
Kapasitansi DC bus: 165 µF
Varian: ACOPOSmulti backplane
Power Supply 24 VDC
Tegangan input: 25 VDC ±1.6%
Kapasitansi input: 23.5 µF
Konsumsi daya maksimum: 16 W + beban eksternal
Varian: ACOPOSmulti backplane
Output 24 VDC
Jumlah output: 2
Tegangan output:
UDC 260–315 VDC: 25 VDC * (UDC/315)
UDC 315–800 VDC: 24 VDC ±6%
Proteksi: 250 mA slow-blow, auto reset
Koneksi Motor
Jumlah: 2
Daya kontinu: 1.4 kW per koneksi
Arus kontinu: 1.9 A_eff
Arus puncak: 4.7 A_eff
Frekuensi switching: 5 / 10 / 20 kHz
Reduksi arus (elevasi >500 m): 0.19 A_eff per 1000 m
Panjang kabel motor maksimum:
5/10 kHz: 25 m
20 kHz: 10 m
Rem Penahan Motor
Jumlah: 2
Tegangan output: 24 VDC +5.8% / -0%
Arus kontinu: 1.1 A
Frekuensi switching maksimum: 0.5 Hz
Proteksi: overload, short-circuit, open-circuit, undervoltage
Input Enable
Jumlah: 4 (2 per axis)
Tegangan input: 24 VDC nominal, 30 VDC maks
Arus input: ±30 mA
Isolasi: Ya
Delay:
Enable 1→0: maks. 20.5 ms
Enable 0→1: maks. 100 µs
Input Trigger
Jumlah: 2
Tegangan input: 24 VDC nominal, 30 VDC maks
Arus input: ±10 mA
Delay:
Rising edge: 52 µs
Falling edge: 53 µs
Isolasi: Ya
Sensor Suhu
Jumlah koneksi: 2
Rentang resistansi: 500 Ω - 5 kΩ
Properti Elektrikal
Kapasitansi discharge: 0.2 µF
Efisiensi energi IE2:
5.3% pada beban rendah
5.9% pada beban penuh
Loss standby: 8.8 W
Kondisi Operasi
Orientasi pemasangan: Vertikal gantung, horizontal menghadap atas
Elevasi:
Nominal: 0–500 m
Maksimum: 4000 m
Proteksi: IP20
Polusi: Level 2 (non-konduktif)
Kategori overvoltage: III
Kondisi Lingkungan
Suhu operasi: 5–40°C (maks. 55°C)
Penyimpanan: -25 sampai 55°C
Transportasi: -25 sampai 70°C
Kelembaban:
Operasi: 5–85%
Penyimpanan: 5–95%
Transportasi: Maks. 95% @ 40°C
Dimensi & Mekanis
Lebar: 53 mm
Tinggi: 317 mm
Kedalaman (wall mount): 263 mm
Berat: ±2.8 kg
Lebar modul: 1
