8BCR0010.1111A‐0
Informasi Dasar

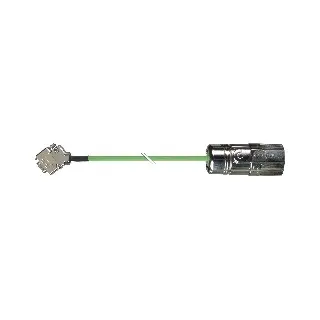

8BCR0010.1111A-0 adalah kabel resolver sepanjang 10 meter yang dirancang untuk digunakan bersama sistem penggerak ACOPOSmulti dan motor servo B&R. Kabel ini dirakit dengan konektor 12-pin female speedtec resolver di satu ujung dan 9-pin male DSUB servo connector di ujung lainnya. Cocok digunakan untuk aplikasi yang membutuhkan fleksibilitas tinggi dan kompatibel dengan cable drag chain.
Fitur Utama:
Terdaftar UL/CSA
Siap digunakan dalam kabel drag chain
Kompatibel dengan sistem ACOPOSmulti dan motor B&R
Menggunakan konektor inovatif Speedtec
Konektor resolver 12-pin dan DSUB 9-pin
Informasi Teknis
General Information
Penampang kabel: 3x 2x 24 AWG (19x 0.127 mm)
Ketahanan: Tahan terhadap oli (VDE 0472 Part 803) dan oli hidrolik standar
Sertifikasi: CE, UKCA, UL (cULus E225616 – Power conversion equipment)
Konstruksi Kabel
Jumlah kabel sinyal: 6
Isolasi kabel: Thermoplastic khusus
Warna kabel: Putih/coklat, hijau/kuning, abu-abu/merah muda
Tipe konduktor: Tinned copper stranded wire
Shield per pasangan: Tidak ada
Stranding: per pasangan (putih+coklat, hijau+kuning, abu+pink)
Shield keseluruhan: Foil + copper braiding (cakupan ≥90%)
Jaket luar: PUR warna hijau (RAL 6018 flat)
Konektor
Konektor utama: 12-pin female speedtec resolver
Siklus koneksi: <500
Konektor tambahan: 9-pin male DSUB servo connector
Siklus koneksi: <200
Proteksi: IP20 saat terhubung
Proteksi keseluruhan: IP66/IP67 saat terhubung (EN 60529)
Karakteristik Listrik
Tegangan operasi: ≤30 Veff
Tegangan uji:
Wire–wire: 1.5 kV
Wire–shield: 0.8 kV
Resistansi konduktor (sinyal): ≤86 Ω/km
Resistansi isolasi: >200 MΩ·km
Kondisi Lingkungan
Suhu saat bergerak: -20°C hingga +80°C
Suhu statis: -20°C hingga +90°C
Karakteristik Mekanis
Panjang: 10 meter
Diameter luar: 6.5 mm ±0.2 mm
Radius tekuk:
Sekali lipat: ≥20 mm
Saat bergerak: ≥50 mm
Kompatibilitas drag chain:
Akselerasi: ≤6 g
Siklus lentur: >3.000.000
Kecepatan: ≤4 m/s
Berat: 0.7 kg
Download
Documentation
Datasheet 8BCR0010.1111A-0
PDF Datasheet 8BCR0010.1111A-0
Lembar data teknis kabel resolver ACOPOSmulti dengan panjang 10 meter dan konektor Speedtec + DSUB.
