8BCM0010.1111A‐0

Informasi Dasar

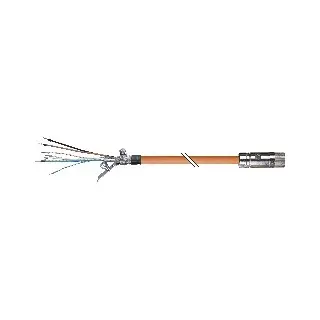

8BCM0010.1111A-0 adalah kabel motor sepanjang 10 meter yang dirancang khusus untuk sistem ACOPOSmulti dan motor servo B&R dengan konektor motor ukuran 1. Kabel ini menggunakan sistem koneksi inovatif Speedtec, memiliki pelat pelindung terintegrasi, dan cocok digunakan dalam aplikasi cable drag chain.

Fitur Utama:

• Sudah tersertifikasi UL/CSA

• Cocok untuk aplikasi drag chain

• Dirancang untuk ACOPOSmulti dan motor B&R konektor ukuran 1

• Sistem koneksi Speedtec (female 8-pin)

• Terdapat pelat pelindung terintegrasi

Informasi Teknis

General Information

• Penampang kabel: 4x 1.5 mm² + 2x 2x 0.75 mm²

• Ketahanan: Tahan oli menurut HD 22.10 appendix A, DIN EN 60811-404

• Sertifikasi: CE, UKCA, UL (cULus E225616 – Power conversion equipment)

Konstruksi Kabel

• Power lines (4x 1.5 mm²):

  • Isolasi: PP

  • Warna: Hitam, coklat, biru, kuning/hijau

  • Bahan: Tembaga berlapis timah

  • Tidak ber-shield

• Signal lines (4x 0.75 mm²):

  • Isolasi: PP

  • Warna: Putih, putih/merah, putih/biru, putih/hijau

  • Shield: Per pasangan, braid tembaga berlapis timah dan foil >85%

  • Stranding: Putih + putih/merah dan putih/biru + putih/hijau

• Pelindung keseluruhan: Braided copper + foil shield, >85%

• Jaket luar: TPU warna oranye (RAL 2003 flat)

Konektor

• Tipe: 8-pin female Speedtec, motor connector size 1

• Siklus koneksi: <500

• Kontak: 4 power + 4 signal

• Proteksi: IP66/IP67 saat terhubung

Karakteristik Listrik

• Tegangan operasi: Maks. 1000 VAC (UL)

• Tegangan uji:

  • Wire–wire: 4 kV

  • Wire–shield: 4 kV

• Resistansi konduktor:

  • Power: ≤13.7 Ω/km

  • Signal: ≤26.7 Ω/km

• Resistansi isolasi: ≥500 MΩ·km

• Kapasitas arus sesuai DIN VDE 0298-4:

  • Ditempel ke dinding: 20 A

  • Di saluran kabel: 17.8 A

  • Di tray kabel: 20.9 A

Kondisi Lingkungan

• Suhu bergerak: -20°C hingga +80°C

• Suhu statis: -20°C hingga +90°C

Karakteristik Mekanis

• Panjang: 10 meter

• Diameter luar: 12.2 mm ±0.3 mm

• Radius tekukan:

  • Sekali lipat: >38 mm

  • Saat bergerak: >94 mm

• Kompatibilitas drag chain:

  • Akselerasi: hingga 50 m/s²

  • Siklus lentur: ≥5.000.000

  • Kecepatan: hingga 300 m/menit

• Berat: 1.5 kg

Download

Documentation

• Datasheet 8BCM0010.1111A-0

  PDF Datasheet 8BCM0010.1111A-0

  Lembar data teknis kabel motor ACOPOSmulti 10 meter dengan konektor speedtec ukuran 1.
