8BCM0003.1034C-0

8BCM0003.1034C-0

https://odoo.dwiparaya.com/web/image/product.template/1090/image_1920?unique=2d6149b

Informasi Dasar

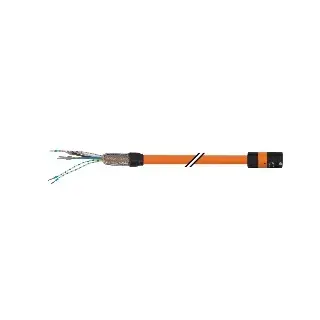

8BCM0003.1034C-0 adalah kabel motor sepanjang 3 meter yang dirancang untuk digunakan dalam sistem ACOPOSmicro, ACOPOS servo drive, serta motor servo B&R dengan konektor bawaan seri 915. Kabel ini kompatibel untuk aplikasi drag chain dan menggunakan sistem konektor inovatif itec untuk koneksi cepat dan andal.

Fitur Utama:

  • Siap digunakan dalam kabel drag chain

  • Dirakit khusus untuk sistem ACOPOSmicro dan motor B&R seri 915

  • Sistem koneksi iTec yang inovatif

  • Dilengkapi konektor female 8-pin seri 915

Informasi Teknis

General Information

  • Penampang kabel: 4x 0.75 mm² + 2x 2x 0.34 mm²

  • Ketahanan: Tahan oli sesuai HD 22.10 appendix A, DIN EN 60811-404

  • Sertifikasi kabel: E170315 cRUus AWM STYLE 21223 AWM I/II A/B 80°C 1000 V FT1

  • Sertifikasi produk: CE, UL (cULus E225616 – Power conversion equipment)

Konstruksi Kabel

  • Power lines (4x 0.75 mm²):

    • Insulasi: PP

    • Warna: Hitam, coklat, biru, kuning/hijau

    • Tidak ber-shield

  • Signal lines (4x 0.34 mm²):

    • Insulasi: PP

    • Warna: Putih, putih/merah, putih/biru, putih/hijau

    • Shield: Per pasangan (braid + foil, >85%)

    • Stranding: Putih + putih/merah dan putih/biru + putih/hijau

  • Pelindung kabel keseluruhan: Braided copper + foil shield, cakupan optik >85%

  • Jaket luar: PUR, warna oranye (RAL 2003 flat)

  • Label kabel:

    B&R 4 G 0.75 + 2 x (2x0.34)C C E170315 cRUus AWM STYLE 21223 AWM I/II A/B 80°C 1000 V FT1

Konektor

  • Tipe: 8-pin female seri 915 (4 power + 4 signal)

  • Siklus koneksi: <500

  • Proteksi IP66/IP67 (saat terhubung)

Karakteristik Listrik

  • Tegangan uji:

    • Wire–wire: 4 kV

    • Wire–shield: 4 kV

  • Resistansi konduktor:

    • Jalur power: ≤26.7 Ω/km

    • Jalur sinyal: ≤56 Ω/km

  • Resistansi isolasi: ≥500 MΩ·km

  • Kapasitas arus sesuai DIN VDE 0298-4:

    • Ditempel ke dinding: 13 A

    • Di saluran kabel: 11.5 A

    • Di tray kabel: 13.5 A

Kondisi Lingkungan

  • Suhu bergerak: -20°C hingga +80°C

  • Suhu statis: -20°C hingga +90°C

Karakteristik Mekanis

  • Panjang: 3 meter

  • Diameter luar: 10.1 mm ±0.3 mm

  • Radius tekukan:

    • Sekali lipat: >32 mm

    • Saat bergerak: >78 mm

  • Kompatibilitas drag chain:

    • Akselerasi: hingga 50 m/s²

    • Siklus lentur: ≥5.000.000

    • Kecepatan: hingga 300 m/menit

  • Berat: 0.27 kg
