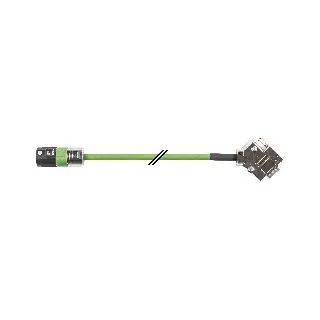

8BCF0003.1221B-0

Informasi Dasar

8BCF0003.1221B-0 adalah kabel EnDat 2.2 sepanjang 3 meter yang dirancang khusus untuk digunakan dengan sistem penggerak ACOPOSmulti dan motor servo B&R dengan konektor built-in seri 615. Kabel ini mendukung penggunaan dalam drag chain dan dilengkapi dengan sistem konektor inovatif itec untuk koneksi cepat dan aman.

Fitur Utama:

• Kompatibel untuk pemakaian dalam kabel drag chain

• Dirakit khusus untuk ACOPOSmulti dan motor servo B&R

• Dilengkapi konektor sinyal female 12-pin (seri 615) dan konektor DSUB male 9-pin

• Sistem koneksi iTec cepat dan aman

Informasi Teknis

General Information

• Penampang kabel: 4x 0.14 mm² + 4x 0.35 mm²

• Ketahanan: Tahan oli (DIN EN 50363-10-2) dan bahan pembersih standar

• Sertifikasi kabel: UL AWM Style 20963, 80°C, 30 V, E63216

• Sertifikasi produk: CE, UKCA

Konstruksi Kabel

• Jalur suplai: 4x kabel 0.35 mm², tembaga berlapis timah, insulasi termoplastik khusus

• Jalur sinyal: 4x kabel 0.14 mm², tembaga berlapis timah, insulasi polyolefin foam

• Stranding sinyal: semua 4 kabel bersama

• Shield: Tidak ada pada tiap jalur, tapi dilengkapi cable shield copper/tin braiding ≥85%

• Jaket luar: PUR, warna hijau rata, bertuliskan:

  B&R 4x0,14 + 4x0,35 FLEX (UL) AWM STYLE 20963 80°C 30 V E63216

Konektor

• 12-pin female series 615 (sinyal)

  • Siklus koneksi: <500

• 9-pin male DSUB (servo)

  • Siklus koneksi: <200

  • Proteksi: IP20 (terhubung)

• Proteksi konektor utama: IP66/IP67 saat terhubung

Karakteristik Listrik

• Tegangan operasi: ≤30 V

• Tegangan uji:

  • Antar kabel: 1 kV

  • Kabel ke shield: 0.5 kV

• Resistansi konduktor:

  • Jalur suplai: ≤55 Ω/km

  • Jalur sinyal: ≤134 Ω/km

• Resistansi isolasi: >200 MΩ·km

Kondisi Lingkungan

• Suhu operasi dan statis: -20°C hingga +80°C

Karakteristik Mekanis

• Panjang kabel: 3 meter

• Diameter luar: 6 mm ±0.2 mm

• Radius tekukan:

  • Sekali tekuk: ≥19 mm

  • Saat bergerak: ≥47 mm

• Data drag chain:

  • Akselerasi: ≤6 g

  • Siklus lentur: ≥3.000.000 (pada 20°C, radius 78 mm)

  • Kecepatan gerak: ≤4 m/s

• Berat: 0.2 kg
