8BAC0122.000‐1

Informasi Dasar

Nama Produk: 8BAC0122.000-1

Deskripsi:

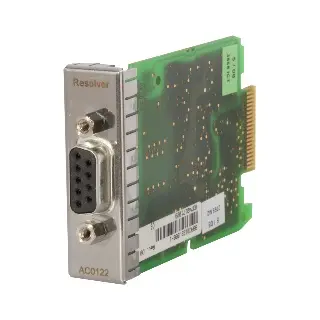

ACOPOSmulti plug-in module, resolver interface 10 kHz

• Antarmuka resolver untuk instalasi pada modul ACOPOSmulti

• Pemantauan encoder

• Resolusi tinggi

Informasi Teknis

General Information

• Jenis modul: ACOPOSmulti plug-in module

• B&R ID code: 0x20B6

• Slot: Slot 1 dan 2

• Konsumsi daya maksimum: 1 W

• Sertifikasi: CE, UKCA, cULus (E225616 Power conversion equipment), KC

Encoder Connection

• Konektor sisi modul: DSUB 9-pin male

• Indikator status: LED UP/DN

• Isolasi listrik encoder ke ACOPOSmulti: Tidak

• Pemantauan encoder: Ya

• Panjang kabel encoder maksimum: 100 m

Encoder Power Supply

• Tegangan output: Tipikal 3 V_eff

• Arus output maksimum: 50 mA_eff

• Frekuensi: 10 kHz

• Proteksi:

  • Tahan terhadap beban berlebih: Ya

  • Tahan terhadap hubung singkat: Ya

Position

• Resolusi @ rasio gigi (ü) = 0.5: Jumlah pole pairs × 22600

Analog Inputs

• Resolusi konverter digital: 14-bit

• Impedansi input: 10.4 kΩ - j 11.1 kΩ

• Tegangan input: Rasio transformasi resolver 0.5 ±10%

• Tegangan mode umum maksimum: ±20 V

• Transmisi sinyal: Sinyal diferensial

Kondisi Lingkungan

• Suhu operasi nominal: 5 hingga 40°C

• Suhu operasi maksimum: 55°C

• Suhu penyimpanan: -25 hingga 55°C

• Suhu transportasi: -25 hingga 70°C

• Kelembaban relatif:

  • Operasi: 5 hingga 85%

  • Penyimpanan: 5 hingga 95%

  • Transportasi: Maksimum 95% pada 40°C
