8B0P0440HW00.000-1

Informasi Dasar

Nama Produk: 8B0P0440HW00.000-1

Deskripsi:

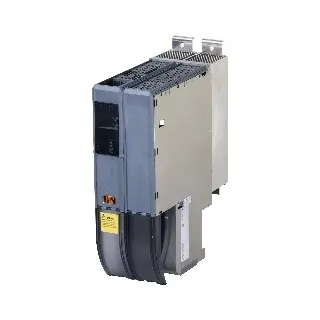

ACOPOSmulti Power Supply Module Passive, 44 A, AS, wall mounting

• Rentang tegangan input luas

• Dilengkapi koneksi untuk resistor pengereman eksternal

Informasi Teknis

General Information

• B&R ID code: 0xA8EA

• Dynamic node allocation (DNA): Yes

• Cooling dan Mounting: Wall mounting

• Sertifikasi: CE, UKCA, cULus E225616 (Power conversion equipment), KC

Mains Connection

• Konfigurasi jaringan: TT, TN-S, TN-C-S

• Tegangan input: 3x 380 hingga 3x 500 VAC ±10%

• Frekuensi: 50 / 60 Hz ±4%

• Beban terpasang maksimum: 30.4 kVA

• Daya hilang saat operasi: Sekitar 300 W

• Arus inrush pada 400 VAC: 10 A

• Jeda nyala ulang: >120 detik

• Kapasitansi bus DC maksimum (tergantung tegangan):

  • 400 VAC: 14.4 mF

  • 480 VAC: 10 mF

• Filter jalur terintegrasi: Tidak

• Choke regeneratif: Tidak

• Regeneratif: Tidak

• Koreksi faktor daya (PFC): Tidak

• Fuse:

  • gG max 132 A (IEC 60269-1)

  • Circuit breaker max 110 A (EN 60947-2 / UL 489)

• Sambungan L1, L2, L3, PE: Connector

• Sambungan PE: M5 bolt

• Sambungan shield: Ya

• Luas penampang terminal (dengan end sleeve): 0.5–16 mm²

• Sertifikasi kabel:

  • UL/C-UL-US dan CSA: 20–6 AWG

• Ukuran sambungan kabel shield: 23–35 mm

DC Bus Connection

• Tegangan nominal: 537–707 VDC

• Daya kontinyu: 16 kW

• Penurunan daya tergantung tegangan input: 40 W/V * (400 V - Tegangan input)

• Penurunan daya tergantung elevasi: 1.6 kW per 1000 m > 500 m

• Daya puncak: 48 kW

• Kapasitansi DC bus: 1320 µF

• Proteksi:

  • Overload: Ya

  • Short-circuit/ground fault: Tidak

• Varian: ACOPOSmulti backplane

24 VDC Power Supply

• Input: 25 VDC ±1.6%

• Kapasitansi input: 23.5 µF

• Konsumsi daya maksimum: 12 W

• Varian: ACOPOSmulti backplane

Koneksi Rem Penahan Motor

• Luas penampang kabel (dengan end sleeve): 0.5–6 mm²

• Sertifikasi kabel: UL/C-UL-US dan CSA 20–8 AWG

Resistor Pengereman

• Daya puncak: 65 kW (maks 1 detik)

• Daya kontinu: 3 kW

• Hambatan minimum: 7.5 Ω

• Fuse internal: 30 A (fast-acting, Littelfuse KLK D 030)

• Koneksi: RB+, RB-, PE (Connector)

• Sambungan shield: Ya

• Ukuran kabel shield: 23–35 mm

• Proteksi:

  • Overload: Ya

  • Short-circuit/ground fault: Ya (dengan fuse RB+ yang bisa diganti)

Karakteristik Listrik

• Discharge capacitance: 0.9 µF

• Efisiensi energi IE2 (pada beban berbeda):

  • (10;25): 0.2%

  • (50;25): 0.3%

  • (10;50): 0.2%

  • (50;50): 0.3%

  • (90;50): 0.6%

  • (10;100): 0.3%

  • (50;100): 0.6%

  • (90;100): 1.3%

• Daya hilang saat standby: 6 W

Kondisi Operasi

• Orientasi pemasangan:

  • Vertikal menggantung: Ya

  • Horizontal menghadap atas: Ya

  • Horizontal berdiri: Tidak

• Elevasi instalasi:

  • Nominal: 0–500 m

  • Maksimum: 4000 m

• Derajat polusi: 2 (non-konduktif)

• Kategori overvoltage: III

• IP rating: IP20

Kondisi Lingkungan

• Suhu operasi:

  • Nominal: 5–40°C

  • Maksimum: 55°C

• Suhu penyimpanan: -25 hingga 55°C

• Suhu transportasi: -25 hingga 70°C

• Kelembaban relatif:

  • Operasi: 5–85%

  • Penyimpanan: 5–95%

  • Transportasi: Maks 95% @ 40°C

Karakteristik Mekanis

• Dimensi:

  • Lebar: 106.5 mm

  • Tinggi: 317 mm

  • Kedalaman (wall mounting): 263 mm

• Berat: ~6.1 kg

• Lebar modul: 2
