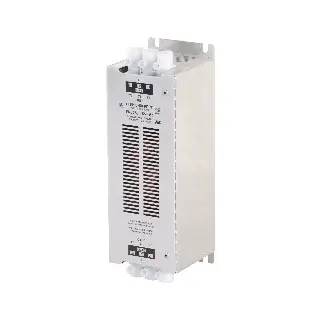

8B0F0550H000.000-1

Informasi Dasar

Material Number: 8B0F0550H000.000-1

Deskripsi:

Line filter pasif dengan arus 55 A, dirancang untuk tegangan input 3x 520 VAC pada frekuensi 50/60 Hz. Cocok digunakan dengan modul power supply ACOPOSmulti 8B0P. Mendukung pemasangan dinding dan memiliki perlindungan IP20. Telah memenuhi standar CISPR11 grup 2 kelas A.

Fitur Utama:

• Rentang tegangan input utama yang luas

• Kompatibel optimal dengan ACOPOSmulti 8B0P

• Memenuhi batas nilai CISPR11 group 2, class A

• Sertifikasi: CE, UKCA, cULus (E225616), KC

Informasi Teknis

Umum

• Tipe pendinginan & pemasangan: Wall mounting

• Sertifikasi: CE, UKCA, UL (cULus E225616), KC

• Dimensi: 85 mm (W) x 250 mm (H) x 90 mm (D)

• Berat: 2 kg

Koneksi Mains

• Konfigurasi jaringan: TT, TN

• Tegangan input maksimum: 3x 520 VAC

• Frekuensi: 0–60 Hz

• Arus kontinu: 55 A (pada 480 VAC, 50°C, cos phi = 0.8)

• Arus puncak: 82.5 A (<1 menit, 1x/jam)

• Reduksi arus mulai 50°C: 0.565 A/K

• Reduksi arus mulai 1000 m: 2.75 A per 1000 m

• Daya hilang: 25.9 W

• Sesuai EN 61800-3 kategori C3

• Terminal: L1, L2, L3 dan L1’, L2’, L3’, PE dengan baut M6

• Penampang terminal fleksibel dengan ferule: maks. 16 mm²

• UL/CSA: 4 AWG

Karakteristik Listrik

• Kapasitansi pelepasan: 0.4 µF

• Arus bocor: 33 mA (pada 3x 400 VAC, 50 Hz)

Kondisi Operasi

• Orientasi pemasangan: Vertikal menggantung & horizontal menghadap atas

• Tidak boleh diletakkan horizontal berdiri

• Ketinggian instalasi: 0–1000 m nominal, maksimum 4000 m

• Kategori tegangan lebih: II (IEC 60950)

• Derajat perlindungan: IP20

Kondisi Lingkungan

• Suhu operasi: 5–40°C (nominal), maksimum 55°C

• Suhu penyimpanan: -25 hingga 55°C

• Suhu transportasi: -25 hingga 70°C

• Kelembaban relatif operasi: 5–85%

• Penyimpanan: 5–95%

• Transportasi: maks. 95% pada 40°C

Download

Dokumen Sertifikasi

• ACOPOSmulti KC certificates

  Download ZIP ACOPOSmulti KC certificates (3 MB)

  Sertifikat KC untuk perangkat ACOPOSmulti.

• E225616 UL Certificate of Compliance ACOPOSmulti (UL 508C)

  Download PDF UL Certificate UL 508C (282 KB)

  Sertifikasi UL sesuai standar UL 508C untuk ACOPOSmulti.

• E225616 UL Certificate of Compliance ACOPOSmulti (UL 61800-5-1)

  Download PDF UL Certificate UL 61800-5-1 (183 KB)

  Sertifikasi UL sesuai standar UL 61800-5-1 untuk ACOPOSmulti.

• EU Declaration Servos ACOPOSmulti

  Download PDF EU Declaration (219 KB)

  Deklarasi kesesuaian produk dengan standar Uni Eropa.

• UK Declaration Servos ACOPOSmulti

  Download PDF UK Declaration (109 KB)

  Deklarasi kesesuaian produk dengan standar UK.

Dokumentasi

• ACOPOSmulti User’s Manual

  Download PDF User Manual (302 MB)

  Panduan lengkap penggunaan ACOPOSmulti.

• Datasheet 8B0F0550H000.000-1

  Download PDF Datasheet (191 KB)

  Spesifikasi teknis produk line filter ACOPOSmulti 55A.

E-CAD

• ACOPOSmulti EPLAN P8 from V2.4

  Download EXE EPLAN Template (81 MB)

  Template EPLAN P8 untuk dokumentasi kelistrikan ACOPOSmulti.

M-CAD

• 3D file STEP 8B0F0550H000.000-1

  Download ZIP 3D STEP File (9 MB)

  File CAD 3D dalam format STEP untuk perancangan mekanik produk.
