⁠8B0C0320HW00.002-1

Informasi Dasar

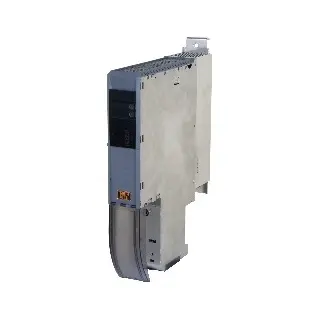

ACOPOSmulti Auxiliary Supply Module 8B0C0320HW00.002-1 dirancang untuk menyediakan koneksi daya eksternal 24 V dengan perlindungan lengkap. Modul ini mendukung pemasangan di dinding (wall mounting) dan dilengkapi dengan dua output 24 VDC: satu berkapasitas 32 A dan satu 5 A. Sangat cocok digunakan pada sistem otomasi industri B&R, khususnya untuk suplai tambahan pada rangkaian ACOPOSmulti.

Informasi Teknis

• Pendinginan & Pemasangan: Wall mounting

• Sertifikasi: CE, UKCA, cULus E225616 (Power conversion equipment), KC

• Koneksi DC Bus

  • Tegangan nominal: 750 VDC

  • Rentang operasi kontinu: 260–800 VDC

  • Daya kontinu penuh: 315–800 VDC

  • Konsumsi daya kontinu maksimum: 880 W

  • Kapasitansi DC bus: 220 nF

  • Varian: ACOPOSmulti backplane

• Output 24 VDC

  • Daya kontinu: 800 W

  • Tegangan output:

    • 260–315 VDC bus: 25 VDC × (UDC / 315)

    • 315–800 VDC bus: 24 VDC ±6%

  • Arus kontinu: 32 ADC

  • Tidak ada derating hingga 40°C dan ketinggian <500 m

  • Startup delay: max. 1 s

  • Startup time: ±5–20 ms

  • Ripple residual: ±50 mVSS

• Sistem Daya Internal 24 VDC

  • Output: 25 VDC ±1.6%

  • Arus puncak (<4 s): 42 ADC

  • Proteksi: tahan tanpa beban, proteksi overload, proteksi hubung singkat, proteksi suhu berlebih, proteksi umpan balik hingga 26 VDC

  • Isolasi: memenuhi SELV/PELV

• Output 24 VDC Out 1

  • Proteksi: 32 A slow-blow elektronik, auto-reset

  • Terminal: 0.25–6 mm² (dengan ferrule) / UL & CSA: 22–10 AWG

• Output 24 VDC Out 2

  • Proteksi: 5 A slow-blow elektronik, auto-reset

  • Terminal: 0.25–2.5 mm² (dengan ferrule) / UL & CSA: 22–12 AWG

• Input Kontrol 24 VDC Out 1

  • Tipe rangkaian: Sink

  • Tegangan input nominal: 24 VDC (maks. 30 VDC)

  • Threshold: Low <5 V (ON), High >15 V (OFF)

  • Arus input nominal: ±10 mA

• Kondisi Operasi

  • Orientasi pemasangan: Vertikal/horizontal face up (tidak berdiri horizontal)

  • Ketinggian: nominal 0–500 m, maks. 4000 m (derating berlaku)

  • IP20, Pollution degree 2, Overvoltage category III

• Kondisi Lingkungan

  • Suhu operasi: 5–40°C nominal, maks. 55°C

  • Suhu penyimpanan: -25–55°C

  • Kelembapan: operasi 5–85%, penyimpanan 5–95%

• Dimensi & Berat

  • Lebar: 53 mm

  • Tinggi: 317 mm

  • Kedalaman (wall mounting): 263 mm

  • Berat: ±3.2 kg

  • Lebar modul: 1

Download

Certificates

• ZIP ACOPOSmulti KC certificates (3 MB)

• PDF E225616 UL Certificate of Compliance ACOPOSmulti (UL 508C) (282 KB)

• PDF E225616 UL Certificate of Compliance ACOPOSmulti (UL 61800-5-1) (183 KB)

• PDF EU Declaration Servos ACOPOSmulti (219 KB)

• PDF UK Declaration Servos ACOPOSmulti (109 KB)

Documentation

• PDF ACOPOSmulti User’s Manual (302 MB)

• PDF Datasheet 8B0C0320HW00.002-1 (665 KB)

E-CAD (Electro or EPLAN Templates)

• EXE ACOPOSmulti EPLAN P8 from V2.4 (81 MB)

M-CAD (Mechanical Templates)

• ZIP 3D file STEP 8B0C0xx0HW00.xxx-1 (105 KB)
