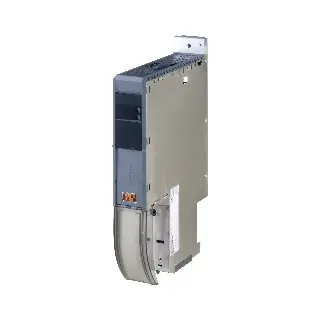

8B0C0320HC00.002-1

8B0C0320HC00.002-1

https://odoo.dwiparaya.com/web/image/product.template/1396/image_1920?unique=0454157

Informasi Dasar

Material Number: 8B0C0320HC00.002-1

Deskripsi Produk:

ACOPOSmulti Auxiliary Supply Module

  • Tegangan keluaran 24 VDC untuk perangkat eksternal

  • Output: 1x 32 A dan 1x 5 A

  • Dilengkapi proteksi menyeluruh: overload, short circuit, overtemperature, feedback

  • Tipe pemasangan: cold plate atau pass-through

  • Sertifikasi: CE, UKCA, UL (cULus E225616), KC

Informasi Teknis

Umum

  • Pemasangan dan pendinginan: Cold plate atau pass-through

  • Konsumsi daya maksimum: 880 W

  • Disipasi daya: 22–80 W tergantung beban

  • Kapasitansi DC Bus: 220 nF

  • Varian: ACOPOSmulti backplane

Koneksi DC Bus

  • Tegangan nominal: 750 VDC

  • Rentang kerja: 260–800 VDC

  • Tegangan penuh untuk daya kontinu: 315–800 VDC

Output 24 VDC

  • Tegangan keluaran:

    • 260–315 VDC: 25 VDC * (UDC / 315)

    • 315–800 VDC: 24 VDC ±6%

  • Arus kontinu: 32 A

  • Arus puncak: 42 A (<4 s)

  • Startup delay: Maks. 1 s

  • Startup time: 5–20 ms

  • Riak tegangan: ±50 mV

  • Proteksi:

    • Out 1: 32 A (slow-blow, auto-reset)

    • Out 2: 5 A (slow-blow, auto-reset)

  • Proteksi tambahan: overload, no-load, short-circuit, feedback max. 35 VDC

  • Tidak ada penurunan daya hingga 55°C dan hingga 500 m

  • Derating: 80 W/1000 m di atas 500 m

  • Output/Input Isolation: sesuai standar SELV/PELV

  • Tegangan isolasi ke ground: ±50 VDC

  • Konektor:

    • Out 1: 0.25–6 mm² (sleeved), 22–10 AWG (UL/CSA)

    • Out 2: 0.25–2.5 mm² (sleeved), 22–12 AWG (UL/CSA)

Kontrol Input Output 1

  • Jenis: Sink

  • Tegangan input nominal: 24 VDC (maks. 30 VDC)

  • Arus input: ~10 mA

  • Threshold:

    • ON: <5 V

    • OFF: >15 V

  • Delay switching: ON maks. 25 ms, OFF maks. 0.25 ms

  • Konektor: 0.25–2.5 mm² (sleeved), 22–12 AWG (UL/CSA)

Kondisi Operasional

  • Orientasi pemasangan: vertikal gantung dan horizontal menghadap atas

  • Elevasi instalasi:

    • Nominal: 0–500 m

    • Maksimum: 4000 m

  • Perlindungan lingkungan:

    • Derajat perlindungan: IP20

    • Derajat polusi: 2

    • Kategori tegangan lebih: III

Kondisi Lingkungan

  • Suhu operasi: 5–40°C (maks. 55°C)

  • Suhu penyimpanan: -25 hingga 55°C

  • Suhu transportasi: -25 hingga 70°C

  • Kelembaban:

    • Operasional: 5–85%

    • Penyimpanan: 5–95%

    • Transportasi: maks. 95% @ 40°C

Properti Mekanis

  • Dimensi:

    • Lebar: 53 mm

    • Tinggi: 317 mm

    • Kedalaman:

      • Cold plate: 212 mm

      • Pass-through: 209 mm

  • Berat: ±2.6 kg

  • Lebar modul: 1

Download

Dokumen Sertifikasi

Dokumentasi

E-CAD

M-CAD
