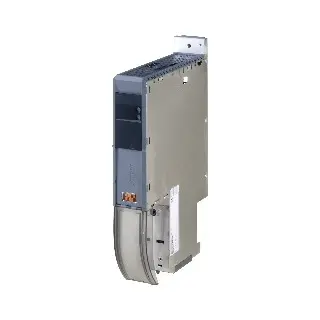

8B0C0160HC00.A01-1

8B0C0160HC00.A01-1

https://odoo.dwiparaya.com/web/image/product.template/1358/image_1920?unique=ff36555

Informasi Dasar

Material Number: 8B0C0160HC00.A01-1

Deskripsi Produk:

ACOPOSmulti auxiliary supply module

  • Tegangan keluaran 42 VDC: 1x 16 A dan 1x 3 A

  • Digunakan untuk suplai daya perangkat 42 V

  • Perlindungan menyeluruh terhadap overload, short circuit, dan overtemperature

  • Sistem pemasangan cold plate atau pass-through

  • Bersertifikasi CE, UKCA, UL (cULus E225616), KC

Informasi Teknis

Umum

  • Tipe pemasangan dan pendinginan: Cold plate atau pass-through mounting

  • Kapasitas DC Bus: 220 nF

  • Konsumsi daya kontinu: Maks. 880 W

  • Disipasi daya: 25–70 W tergantung beban

DC Bus Connection

  • Tegangan nominal: 750 VDC

  • Rentang kerja: 350–800 VDC

  • Varian: ACOPOSmulti backplane

Keluaran 42 VDC

  • Tegangan keluaran: 42 VDC (jika UDC antara 315–800 VDC)

  • Arus kontinu: 16 A

  • Arus puncak (<4s): 21 A

  • Proteksi:

    • Output 1: 16 A (slow-blow, reset otomatis)

    • Output 2: 3 A (slow-blow, reset otomatis)

    • Tahan terhadap kondisi tanpa beban, overload, dan hubung singkat

    • Proteksi suhu berlebih dan isolasi output/input memenuhi standar SELV/PELV

  • Startup delay: Maks. 1 s

  • Startup time: 5–20 ms

  • Riak sisa: ±50 mV

  • Terminal koneksi:

    • Output 1: 0.25–6 mm² (sleeved), 22–10 AWG (UL/CSA)

    • Output 2: 0.25–2.5 mm² (sleeved), 22–12 AWG (UL/CSA)

Kontrol Input 42 VDC Out 1

  • Jenis sirkuit: Sink

  • Tegangan input nominal: 24 VDC (maks. 30 VDC)

  • Arus input: ~10 mA

  • Threshold:

    • ON: <5 V

    • OFF: >15 V

  • Waktu switching:

    • ON: Maks. 25 ms

    • OFF: Maks. 0.25 ms

  • Terminal koneksi: 0.25–2.5 mm² (sleeved), 22–12 AWG (UL/CSA)

Kondisi Operasional

  • Orientasi pemasangan: Vertikal gantung & horizontal menghadap atas (bukan horizontal berdiri)

  • Ketinggian instalasi:

    • Nominal: 0–500 m

    • Maksimum: 4000 m (dengan derating 80 W per 1000 m)

  • Derating berdasarkan suhu: Tidak ada (hingga 55°C)

  • Derating berdasarkan metode pendinginan: Tidak ada

  • Derajat perlindungan: IP20 (EN 60529)

  • Kategori overvoltage: III (EN 61800-5-1)

  • Derajat polusi: 2

Kondisi Lingkungan

  • Suhu operasi: 5–40°C (maks. 55°C)

  • Suhu penyimpanan: -25 hingga 55°C

  • Suhu transportasi: -25 hingga 70°C

  • Kelembaban relatif:

    • Operasi: 5–85%

    • Penyimpanan: 5–95%

    • Transportasi: maks. 95% @ 40°C

Dimensi & Berat

  • Dimensi (WxHxD): 53 mm x 317 mm x (212 mm cold plate / 209 mm pass-through)

  • Berat: ±2.6 kg

  • Lebar modul: 1


Download

Dokumen Sertifikasi

Dokumentasi

E-CAD

M-CAD
