8AC131.60-1

Informasi Dasar

Material Number: 8AC131.60-1

Deskripsi:

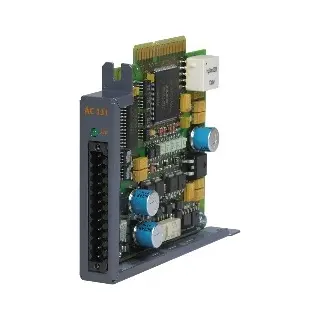

ACOPOS plug-in module yang dilengkapi dengan 2 input analog ±10 V dan 2 digital I/O yang dapat dikonfigurasi sebagai input atau output 24 VDC 45 mA. Dapat digunakan untuk fungsi counter dan semua output digital dapat dibaca. Terminal block TB712 dipesan secara terpisah. Modul ini cocok dipasang pada servo drive ACOPOS dan menawarkan fleksibilitas dalam pengukuran sinyal analog maupun digital.

Informasi Teknis

General Information

• Tipe modul: ACOPOS plug-in module

• B&R ID code: 0x11E9

• Slot: Slot 2, 3, dan 4

• Konsumsi daya: Maks. 1 W

• Sertifikasi: CE, UKCA, UL (cULus E225616), KC

Inputs/Outputs

• Konektor sisi modul: 12-pin multipoint connector

• Indikator status: LED 24 V

• Konfigurasi digital I/O: Dapat dikonfigurasi satu per satu sebagai input atau output

Power Supply

• Monitoring tegangan (LED 24 V): Ya, jika tegangan >18 V

• Proteksi polaritas terbalik: Ya

• Rentang tegangan suplai: 18–30 VDC (Nominal: 24 VDC)

Digital Inputs

• Jumlah: Maks. 2

• Sirkuit: Sink

• Arus input pada 24 VDC: ±8 mA

• Tegangan input: Nominal 24 VDC, Maks. 30 VDC

• Threshold: Low < 5 V, High > 15 V

• Isolasi listrik:

  • Input ke ACOPOS: Ya

  • Input ke Input: Tidak

• Delay switching:

  • Counter: Maks. 5 µs

  • Digital input (filtered): Maks. 55 µs

• Modulasi terhadap ground: Maks. ±50 V

Event Counters

• Bentuk sinyal: Square wave pulse

• Frekuensi input: Maks. 100 kHz

• Ukuran counter: 16-bit

• Input: Counter 1 (Input 1), Counter 2 (Input 2)

Analog Inputs

• Jumlah: 2

• Resolusi konversi: 12-bit

• Waktu konversi: < 50 µs

• Format output: INT16 ($8000 - $7FF0), LSB = $0010 = 4.883 mV

• Tipe input: Diferensial atau single-ended

• Isolasi listrik:

  • Input ke ACOPOS: Ya

  • Input ke Input: Tidak

• Sinyal input:

  • Nominal: -10 hingga +10 V

  • Maksimum: -15 hingga +15 V

• Mode operasi: Pengukuran siklik, sinkron dengan clock ACOPOS 50 µs

• Prosedur konversi: Successive approximation

• Filter input: Analog low-pass orde ke-3 / frekuensi cutoff 10 kHz

• Gain drift: Maks. ±0.006%/°C

• Offset drift: Maks. ±0.0005%/°C

• CMRR:

  • DC: Min. -73 dB

  • 50 Hz: Min. -73 dB

• Crosstalk antar input analog: Min. -90 dB @ 1 kHz

• Nonlinearitas: ±1 LSB

• Impedansi input diferensial: >10 MΩ

• Modulasi antar channel: Maks. ±5 V

• Akurasi dasar @25°C: ±0.05%

Digital Outputs

• Jumlah: Maks. 2

• Output dapat dibaca: Ya

• Arus kontinu: Maks. 45 mA

• Arus short-circuit @24 V: ~0.3 A

• Frekuensi switching: Maks. 100 kHz

• Delay switching: Maks. 5 µs

• Tipe: Push-Pull transistor output

• Isolasi listrik:

  • Output ke ACOPOS: Ya

  • Output ke Output: Tidak

• Tegangan switching: 18–30 VDC (Nominal: 24 VDC)

• Proteksi:

  • Tahan short-circuit: Ya

  • Tahan beban lebih: Ya

Kondisi Lingkungan (Ambient Conditions)

• Suhu operasi: 5–40°C (maks. 55°C)

• Suhu penyimpanan: -25 hingga 55°C

• Suhu transportasi: -25 hingga 70°C

• Kelembaban relatif:

  • Operasi: 5–85%

  • Penyimpanan: 5–95%

  • Transportasi: Maks. 95% pada 40°C
