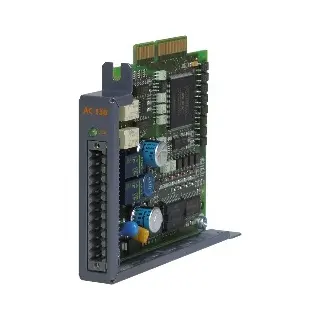

8AC130.60-1
Informasi Dasar
Material Number: 8AC130.60-1
Deskripsi:
ACOPOS plug-in module dengan 8 digital I/O yang dapat dikonfigurasi secara berpasangan sebagai input atau output 24 V (400 mA/100 mA), serta 2 output digital 2 A. Modul ini juga mendukung fungsi enkoder inkremental (A, B, R) dan emulasi enkoder inkremental. Didesain untuk digunakan dalam sistem servo drive ACOPOS. Terminal block TB712 dipesan secara terpisah.
Informasi Teknis
General Information
Module type: ACOPOS plug-in module
B&R ID code: 0x1068
Slot: Slot 3 dan 4
Power consumption: Max. 0.8 W
Sertifikasi: CE, UKCA, cULus E225616, KC
Inputs/Outputs
Konektor: 12-pin multipoint
Indikator: LED status 24 V
Konfigurasi I/O: Berpasangan sebagai input atau output
Incremental Encoders
Counter size: 16-bit
Input frequency: Max. 62.5 kHz
Evaluation: 4x
Signal form: Square wave pulse
Counter frequency: Max. 250 kHz
Reference frequency: Max. 62.5 kHz
Distance between edges: Min. 2.5 µs
Input: Channel A (1), Channel B (2), Reference pulse R (3)
Power Supply
Voltage monitoring: Ya, >18 V
Proteksi polaritas terbalik: Ya
Rentang tegangan: 18–30 VDC (Nominal: 24 VDC)
Digital Inputs
Jumlah: Max. 8
Sirkuit: Sink
Threshold: Low < 5 V, High > 15 V
Tegangan input: Nominal 24 VDC, Max. 30 VDC
Arus input:
Channel 1–4: ~10 mA
Channel 5–8: ~5.5 mA
Isolasi listrik:
Channel ke ACOPOS: Ya
Channel ke Channel: Tidak
Switching delay:
Channel 1–4: Max. 5 µs
Channel 5–8: Max. 35 µs
Event Counters
Signal form: Square wave
Input frequency: Max. 100 kHz
Counter size: 16-bit
Input: Counter 1 (1), Counter 2 (2)
Digital Outputs
Jumlah: Max. 10
Output bisa dibaca: Ya
Arus Kontinu:
Output 1–4: Max. 100 mA
Output 5–8: Max. 400 mA
Output 9–10: Max. 2 A
Arus short circuit:
Output 1–4: ~1 A
Output 5–8: ~1.2 A
Output 9–10: ~24 A
Isolasi listrik:
Output ke ACOPOS: Ya
Output ke Output: Tidak
Frekuensi switching (resistive load):
Output 1–4: Max. 10 kHz (mode encoder emulation: 65 kHz)
Output 5–8: Max. 5 kHz
Output 9–10: Max. 100 Hz
Tegangan switching: 18–30 VDC (Nominal: 24 VDC)
Switching delay:
Output 1–4: Max. 5 µs
Output 5–8: Max. 50 µs
Output 9–10: Max. 500 µs
Proteksi:
Short-circuit proof: Ya
Overload-proof: Ya
Tipe output:
Output 1–4: Push-Pull transistor
Output 5–10: High-side transistor
Kondisi Lingkungan (Ambient Conditions)
Suhu Operasional: 5–40°C (maksimal 55°C)
Suhu Penyimpanan: -25–55°C
Suhu Transportasi: -25–70°C
Kelembaban Relatif:
Operasi: 5–85%
Penyimpanan: 5–95%
Transportasi: Max. 95% pada 40°C
