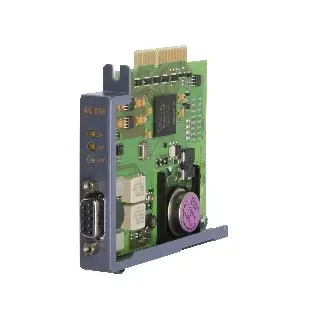

8AC126.60-1

Informasi dasar

• Material number: 8AC126.60-1

• Deskripsi:

  • Antarmuka encoder EnDat 2.2 untuk pemasangan pada ACOPOS servo drives

  • Monitoring encoder

  • Chip parameter tertanam saat digunakan dengan motor B&R

  • Mendukung baterai cadangan

  • Modul plug-in ACOPOS

Informasi teknis

General Information

• Module type: ACOPOS plug-in module

• B&R ID code: 0xBD5A

• Slot kompatibel: Slot 2, 3 dan 4

• Konsumsi daya maksimum: 4.4 W

• Sertifikasi:

  • CE: Yes

  • UKCA: Yes

  • UL: cULus E225616 (Power conversion equipment)

  • KC: Yes

Encoder Connection

• Konektor modul: 9-pin female DSUB

• Indikator status: UP/DN LEDs, BAT LED

• Isolasi listrik encoder - ACOPOS: Tidak tersedia

• Monitoring encoder: Ya

• Panjang kabel encoder maksimum: 100 m (tergantung penampang kabel daya encoder)

Encoder Power Supply

• Tegangan output: Typ. 12 V

• Kapasitas beban: 300 mA

• Perlindungan:

  • Tahan terhadap overload

  • Tahan terhadap short-circuit

Synchronous Serial Interface

• Transmisi sinyal: RS485

• Baud rate: 6.25 Mbit/s

Kondisi Lingkungan (Ambient Conditions)

• Suhu operasi nominal: 5 – 40°C

• Suhu operasi maksimum: 55°C

• Suhu penyimpanan: -25 – 55°C

• Suhu transportasi: -25 – 70°C

• Kelembaban relatif saat operasi: 5 – 85%

• Kelembaban relatif saat penyimpanan: 5 – 95%

• Kelembaban transportasi: Maks. 95% pada 40°C
