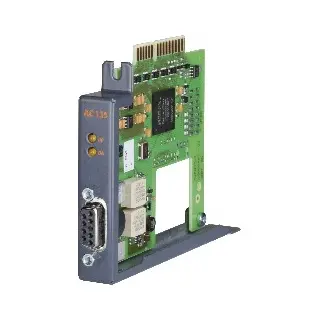

8AC125.61-2
Informasi dasar
Material number: 8AC125.61-2
Deskripsi:
Antarmuka encoder BiSS (Mode C) untuk ACOPOS servo drives
Baud rate 6.25 Mbit/s
Suplai encoder 12 V
Monitoring encoder
Modul plug-in ACOPOS, antarmuka encoder BiSS 12 V
Informasi teknis
General Information
Module type: ACOPOS plug-in module
B&R ID code: 0xBD5A
Slot kompatibel: Slot 2, 3, dan 4
Konsumsi daya maksimum: 5.8 W
Sertifikasi: CE, UKCA, UL (cULus E225616 – Power conversion equipment), KC
Encoder Connection
Konektor modul: 9-pin female DSUB
Indikator status: UP/DN LEDs
Isolasi listrik encoder - ACOPOS: Tidak tersedia
Monitoring encoder: Ya
Panjang kabel encoder maksimum: 100 m (tergantung penampang kabel daya encoder)
Encoder Power Supply
Tegangan output: 12 V (typical)
Kapasitas beban: 350 mA
Perlindungan:
Tahan terhadap overload
Tahan terhadap short-circuit
Synchronous Serial Interface
Transmisi sinyal: RS485
Baud rate: 6.25 Mbit/s
Kondisi Lingkungan (Ambient Conditions)
Suhu operasi nominal: 5 – 40°C
Suhu operasi maksimum: 55°C
Suhu penyimpanan: -25 – 55°C
Suhu transportasi: -25 – 70°C
Kelembaban relatif saat operasi: 5 – 85%
Kelembaban relatif saat penyimpanan: 5 – 95%
Kelembaban transportasi: Maks. 95% pada 40°C
