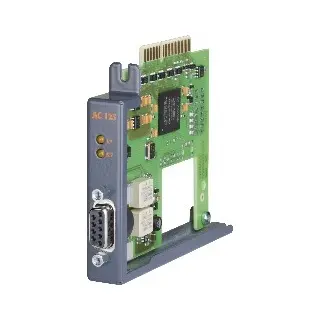

8AC125.60-2
Informasi dasar
Material number: 8AC125.60-2
Deskripsi:
Antarmuka encoder BiSS (Mode C) untuk instalasi pada ACOPOS servo drives
Tegangan suplai encoder 5 V
Monitoring encoder
Modul plug-in ACOPOS, antarmuka encoder BiSS 5 V, baud rate 6.25 Mbit/s
Informasi teknis
General Information
Module type: ACOPOS plug-in module
B&R ID code: 0xBD5A
Slot: Slot 2, 3, dan 4
Power consumption maksimum: 2.2 W
CE / UKCA / UL / KC Certified: Yes
Encoder Connection
Konektor ke modul: 9-pin female DSUB
Status indikator: UP/DN LEDs
Isolasi antara encoder - ACOPOS: Tidak
Monitoring encoder: Ya
Panjang kabel encoder maksimum: 100 m
Panjang tergantung pada penampang kabel daya encoder
Encoder Power Supply
Tegangan output: 5 V hingga 5.25 V
Kapasitas beban: 350 mA
Perlindungan: Tahan terhadap overload dan short-circuit
Synchronous Serial Interface
Transmisi sinyal: RS485
Baud rate: 6.25 Mbit/s
Ambient Conditions
Suhu operasi nominal: 5 – 40°C
Suhu operasi maksimum: 55°C
Suhu penyimpanan: -25 – 55°C
Suhu transportasi: -25 – 70°C
Kelembaban relatif operasi: 5 – 85%
Kelembaban penyimpanan: 5 – 95%
Kelembaban transportasi: Max. 95% pada 40°C
