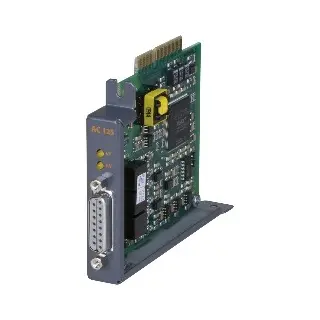

8AC125.60-1

Informasi dasar

• Material number: 8AC125.60-1

• Deskripsi:

  • Antarmuka encoder BiSS (Mode C) untuk instalasi di ACOPOS servo drives

  • Tegangan suplai encoder 5 V

  • Monitoring encoder

  • Modul plug-in ACOPOS, antarmuka BiSS/SSI SinCos/SSI

Informasi teknis

General Information

• Module type: ACOPOS plug-in module

• B&R ID code: 0xACF3

• Slot: Slot 2, 3 dan 4

• Power consumption: Max. 4.5 W

• CE / UKCA / UL / KC Certified: Yes

Encoder Inputs

• Jumlah: 1

• Konektor ke modul: 15-pin female DSUB

• Status indikator: UP/DN LEDs

• Isolasi encoder - ACOPOS: Tidak

• Monitoring encoder: Ya

• Panjang kabel encoder maksimum: 50 m

• Tegangan suplai encoder: Typ. 5 V

• Kapasitas beban: 250 mA

• Sense lines: Ya

Sine/Cosine Inputs

• Transmisi sinyal: Sinyal diferensial simetris

• Frekuensi sinyal (-3 dB): DC hingga 300 kHz

• Frekuensi sinyal (-5 dB): DC hingga 400 kHz

• Tegangan diferensial: 0.5 – 1.25 VSS

• Common-mode voltage: Max. ±7 V

• Resistor terminasi: 120 Ω

• Resolusi: 16384 * jumlah garis encoder

• Akurasi: -

Reference Input

• Transmisi sinyal: Sinyal diferensial simetris

• Tegangan diferensial untuk low: ≤ -0.2 V

• Tegangan diferensial untuk high: ≥ +0.2 V

• Common-mode voltage: Max. ±7 V

• Resistor terminasi: 120 Ω

Serial Interface

• Transmisi sinyal: Synchronous

• Protokol: RS485

• Baud rate: Bergantung pada konfigurasi fungsi

Ambient Conditions

• Suhu operasi nominal: 5 – 40°C

• Suhu operasi maksimum: 55°C

• Suhu penyimpanan: -25 – 55°C

• Suhu transportasi: -25 – 70°C

• Kelembaban relatif operasi: 5 – 85%

• Kelembaban penyimpanan: 5 – 95%

• Kelembaban transportasi: Max. 95% pada 40°C
