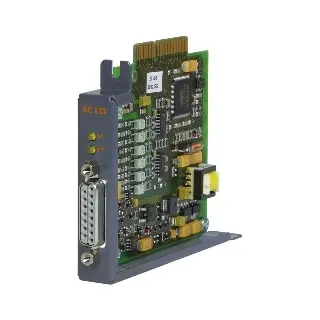

8AC123.60-1

Informasi Dasar

Modul plug-in ACOPOS dengan antarmuka encoder incremental dan encoder absolut SSI, model 8AC123.60-1, dirancang untuk dipasang langsung ke dalam servo drive ACOPOS. Produk ini mendukung monitoring sinyal encoder serta menyediakan tegangan suplai encoder 5V atau 15V, dengan fitur kompensasi penurunan tegangan untuk encoder 5V.

Informasi Teknis

Jenis Modul: ACOPOS plug-in module
Slot Kompatibel: Slot 2, 3, 4
Konsumsi Daya: Maks. 7.5 W (tergantung konsumsi encoder)
Sertifikasi: CE, UKCA, UL (cULus E225616), KC

Input Encoder:

Jumlah input: 1
Transmisi Sinyal: Diferensial
Konektor: DSUB 15-pin female
Indikator Status: LED UP/DN
Isolasi Listrik: Ya (encoder ke ACOPOS)
Panjang Kabel Maksimal: 50 m

Suplai Daya Encoder:

Tegangan: Internal 5 V atau 15 V
Kapasitas Beban: 350 mA untuk masing-masing 5 VDC dan 15 VDC
Proteksi: Tahan hubung singkat dan overload
Sense Line: Tersedia untuk 5 VDC (kompensasi hingga 2V), tidak tersedia untuk 15 VDC

Encoder Incremental:

Ukuran Counter: 32-bit
Frekuensi Input: Maks. 200 kHz
Evaluasi: 4x
Bentuk Sinyal: Pulsa gelombang persegi
Frekuensi Counter: Maks. 800 kHz
Frekuensi Referensi: Maks. 200 kHz
Jarak antar sisi: Min. 0.6 µs
Input: A, A, B, B, R, R\
Tegangan Diferensial (A/B/R): Min. 2.5 V, Maks. 6 V

Encoder Absolut SSI:

Pengkodean: Gray, Binary
Baudrate: 200 kbit/s
Ukuran Word: Maks. 31-bit
Clock Output (120 Ω): 2.5–5 V
Data Input: 2.5–6 V

Kondisi Lingkungan:

Suhu Operasional: 5°C hingga 40°C (nominal), Maks. 55°C
Suhu Penyimpanan: -25°C hingga 55°C
Suhu Transportasi: -25°C hingga 70°C
Kelembapan Relatif:
- Operasional: 5–85%
- Penyimpanan: 5–95%
- Transportasi: Maks. 95% pada 40°C
