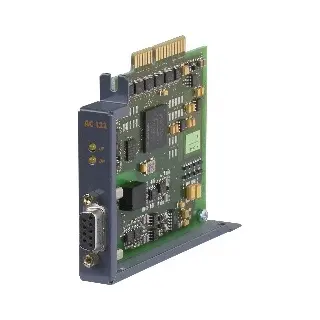

8AC122.60-3
Informasi Dasar
Nama Produk: 8AC122.60-3
Deskripsi:
Modul plug-in ACOPOS dengan antarmuka resolver 10 kHz, digunakan untuk sistem servo drive B&R.
Fitur utama:
Kompatibel dengan resolver tipe BRX
Memonitor sinyal input encoder
Resolusi sudut 14 bit/rev
Panjang kabel maksimum 100 m
Konsumsi daya maksimum 2.5 W
Mendukung CE, UKCA, UL, KC
Informasi Teknis
Slot Pemasangan: Slot 2, 3, dan 4
Tegangan Input Resolver: 3–7 Vrms @ 10 kHz
Output Referensi: 3.4 Veff, 50 mAeff
Konektor Modul: DSUB 9-pin
Isolasi Listrik Encoder-ACOPOS: Tidak tersedia
Akurasi: ±8 menit sudut
Bandwidth: 2.5 kHz
Rasio Transformasi Nominal: 0.5 ±10% (dapat dikonfigurasi mulai firmware V2.040)
Kondisi Lingkungan:
Operasional: 5–40°C (maks. 55°C)
Penyimpanan: -25 hingga 55°C
Transportasi: -25 hingga 70°C
Kelembaban relatif: Operasi 5–85%, Penyimpanan 5–95%
Download
Dokumen Produk PDF
Spesifikasi teknis lengkap untuk modul resolver ACOPOS tipe 8AC122.60-3.
Manual Pengguna PDF
Manual Pengguna Resolver ACOPOS (PDF)
Panduan instalasi, koneksi, dan pengaturan modul resolver dalam sistem servo drive B&R.
Group: Dokumentasi Produk
Dokumen teknis dan manual penting yang mendukung integrasi dan penggunaan modul resolver ini dalam sistem kontrol gerakan ACOPOS.
