8AC121.60-1
Informasi Dasar

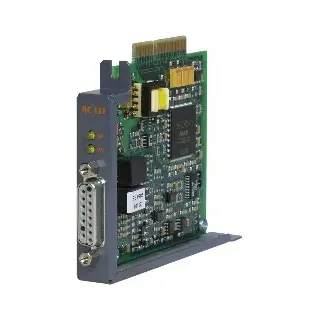

8AC121.60-1 – ACOPOS Plug-in Module HIPERFACE Interface
Modul plug-in ACOPOS dengan antarmuka HIPERFACE, dirancang untuk instalasi pada servo drive B&R. Modul ini memungkinkan integrasi encoder HIPERFACE dengan fitur pemantauan encoder dan sinyal feedback presisi tinggi, ideal untuk aplikasi Motion Control Indonesia.
Fitur Utama:
Antarmuka HIPERFACE untuk drive ACOPOS
Pemantauan encoder
Resolusi tinggi hingga 16384 * jumlah garis encoder
Koneksi DSUB 15-pin
Protokol RS485, baud rate 9600
Informasi Teknis
Tipe Modul:
ACOPOS plug-in module
Slot Kompatibel:
Slot 2, 3, dan 4
Konsumsi Daya:
0.35 W (tanpa konsumsi encoder)
1.4 W (100 mA encoder)
2.1 W (170 mA encoder)
Input Encoder:
Jumlah: 1
Konektor: DSUB 15-pin
Panjang kabel maksimum: 50 m
Daya keluaran encoder: 8–9 V (170 mA)
Frekuensi sinyal: hingga 200 kHz
Resolusi: 16384 * jumlah garis encoder
Protokol serial: RS485, 9600 baud
Indikator status: LED UP/DN
Sertifikasi:
CE
UKCA
UL (cULus E225616)
KC
Kondisi Lingkungan:
Operasi: 5–55°C
Penyimpanan: -25–55°C
Transportasi: -25–70°C
Kelembapan relatif: hingga 95% pada 40°C
Download
Dokumen Produk PDF
Detail spesifikasi teknis dan fitur lengkap modul ACOPOS HIPERFACE.
Manual Pengguna PDF
Manual Pengguna Encoder ACOPOS HIPERFACE (PDF)
Panduan pemasangan dan penggunaan antarmuka HIPERFACE untuk servo drive ACOPOS.
Group: Dokumentasi Produk
Berisi datasheet dan user manual penting untuk instalasi dan integrasi modul HIPERFACE ACOPOS.
