8AC114.60-2

Informasi Dasar

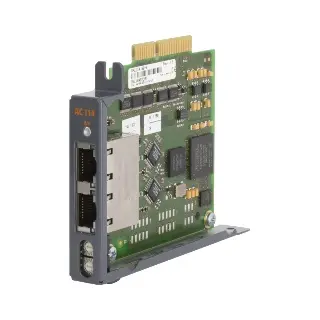

8AC114.60-2 – ACOPOS Plug-in Module (POWERLINK Interface)

Modul plug-in dari B&R untuk drive servo ACOPOS dengan antarmuka komunikasi POWERLINK V2. Dirancang khusus untuk instalasi di slot 1 dan ideal digunakan pada aplikasi kompleks serta sangat sensitif terhadap waktu (time-critical). Modul ini memungkinkan koneksi jaringan yang efisien dan konfigurasi cepat berkat integrasi 2-port hub dan pengaturan nomor node via switch.

Fitur Utama:

• Antarmuka POWERLINK V2 untuk ACOPOS

• 2x RJ45 port dengan LED status dan Link

• 2-port hub terintegrasi untuk topologi star/tree

• Kecepatan transfer 100 Mbit/s

• Isolasi listrik

• Dukungan mode operasi sinkron dengan siklus POWERLINK

• Node number dapat dikonfigurasi secara manual

Informasi Teknis

General Information

• Tipe Modul: ACOPOS plug-in module

• B&R ID code: 0xA5C1

• Slot: 1

• Dynamic node allocation (DNA): Tidak

• Konsumsi daya: Maks. 3 W

Sertifikasi

• CE: Ya

• UKCA: Ya

• UL: cULus E225616 (Power conversion equipment)

• KC: Ya

Interfaces (POWERLINK)

• Jumlah port: 1

• Konektor: 2x RJ45

• LED status: Status LED + 2x Link LED

• Kecepatan: 100 Mbit/s

• Hub 2-port: Ya

• Sinkronisasi: Sinkron dengan siklus POWERLINK

• Isolasi listrik: Ya

• Topologi kabel: Star atau tree dengan hub level 2

• Jumlah maksimum level hub: 10

• Panjang kabel maksimum: 100 m antar node (total 200 m @ 400 µs dan 10 drive)

• Network-capable: Ya

• Watchdog: Tersedia via hardware dan software ACOPOS

Kondisi Lingkungan (Ambient Conditions)

• Suhu operasi: 5–40°C (maks. 55°C)

• Suhu penyimpanan: -25–55°C

• Suhu transportasi: -25–70°C

• Kelembapan relatif operasi: 5–85%

• Kelembapan penyimpanan: 5–95%

• Kelembapan transportasi: Maks. 95% @ 40°C

Download

Certificates

Dokumen resmi sertifikasi dan kepatuhan untuk modul ACOPOS plug-in.

• EU Declaration ACOPOS plug-in module (PDF 200 KB)

  Dokumen deklarasi kesesuaian Uni Eropa untuk produk ini.

• UK Declaration ACOPOS plug-in module (PDF 112 KB)

  Pernyataan kesesuaian untuk wilayah Inggris Raya.

M-CAD (Mechanical Templates)

File desain CAD 3D untuk integrasi mekanikal produk.

• 3D file DXF/STEP 8AC114.60-2 (ZIP 603 KB)

  Template mekanikal DXF dan STEP untuk keperluan perencanaan desain.
