8AC110.60-3

Informasi Dasar

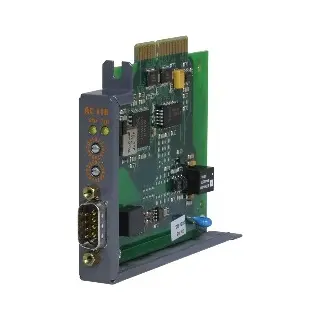

8AC110.60-3 – ACOPOS Plug-in Module (CAN Interface)

Modul plug-in B&R ACOPOS yang menyediakan antarmuka komunikasi CAN. Modul ini dipasang pada slot 1 dan digunakan untuk memperluas kemampuan komunikasi drive ACOPOS dengan perangkat eksternal melalui jaringan CAN. Cocok untuk aplikasi otomasi industri dengan integrasi sistem terdistribusi.

Fitur Utama:

• Antarmuka CAN (1x DSUB 9-pin male)

• Baud rate 500 kbit/s

• Indikator status RXD/TXD LED

• Isolasi listrik

• Jarak komunikasi maksimum hingga 60 m

• Resistor terminasi disambungkan secara eksternal

Informasi Teknis

General Information

• Tipe Modul: ACOPOS plug-in module

• Kode B&R: 0xE248

• Slot: 1

• Konsumsi daya: Maks. 0.7 W

Sertifikasi

• CE: Ya

• UKCA: Ya

• UL: cULus E225616 (Power conversion equipment)

• KC: Ya

Interfaces (CAN)

• Jumlah: 1

• Konektor: DSUB 9-pin male

• Baud rate: 500 kbit/s

• Indikator: LED RXD/TXD

• Isolasi listrik: Ya

• Jarak maksimal: 60 m

• Kemampuan jaringan: Ya

• Resistor terminasi: Disambung eksternal

Kondisi Lingkungan (Ambient Conditions)

• Suhu operasi: 5–40°C (maks. 55°C)

• Suhu penyimpanan: -25–55°C

• Suhu transportasi: -25–70°C

• Kelembapan relatif operasi: 5–85%

• Kelembapan penyimpanan: 5–95%

• Kelembapan transportasi: Maks. 95% @ 40°C

Download

Certificates

Dokumen sertifikasi untuk kepatuhan regulasi ACOPOS plug-in module.

• EU Declaration ACOPOS plug-in module (PDF 200 KB)

  Dokumen deklarasi kesesuaian untuk pasar Uni Eropa.

• UK Declaration ACOPOS plug-in module (PDF 112 KB)

  Deklarasi kesesuaian untuk wilayah Inggris Raya.

M-CAD (Mechanical Templates)

Model 3D untuk perencanaan desain dan pemasangan modul.

• 3D file DXF/STEP 8AC110.60-3 (ZIP 496 KB)

  File CAD DXF dan STEP untuk keperluan mekanik dan integrasi perangkat.
