80VD100PD.C000-01
Informasi Dasar

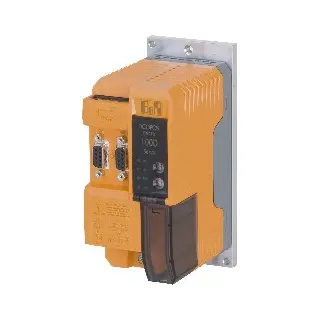

80VD100PD.C000-01 – ACOPOSmicro Inverter Module
Modul inverter ACOPOSmicro dari B&R untuk kendali dua motor servo dengan antarmuka EnDat 2.2. Cocok digunakan untuk sistem kontrol terintegrasi dalam Automation Studio maupun aplikasi CNC. Memiliki konektor motor 24–64 VDC ±25%, arus nominal 8 ARMS (maks. 10.6 ARMS), 2 input pemicu, serta konektor rem penahan motor dan input enable.
Fitur Utama:
Kontrol dua motor dengan EnDat 2.2
POWERLINK interface
Operasi melalui blok fungsi PLCopen
Switching frequency: 5, 10, 20 atau 40 kHz
Terintegrasi penuh dalam Automation Studio
Perlindungan polaritas terbalik dan pemantauan tegangan
Input digital/trigger: 2x 24 VDC, sink
Output digital: 1x 24 VDC, 1 A
Informasi Teknis
Deskripsi Singkat:
Modul inverter dengan koneksi ke dua motor servo (EnDat 2.2)
Kode B&R: 0xADF7
Indikator Status: POWERLINK, status operasi, status modul dan informasi motor
Diagnostik:
Status modul & motor: Ya (LED & software)
Suhu modul & pendingin: Ya (software)
POWERLINK: Ya (LED)
Isolasi Listrik:
CPU – POWERLINK: Ya
CPU – input digital, trigger, motor, PSU: Ya sebagian
CPU – 24 VDC PSU & rem motor: Tidak
Sertifikasi:
CE: Ya
UL (cULus E225616): Power conversion equipment
KC: Ya
Safety function: Ya
Power Supply (24 VDC):
Input: 24 VDC ±25%
Konsumsi CPU: maks. 8 W
Pemantauan tegangan: Ya
Power Supply Motor:
Input: 24–64 VDC ±25%
Arus masuk maksimum: 10 A
Konsumsi idle: 0.5 W
Konsumsi beban penuh: 1.31 kW
Proteksi tegangan lebih/kurang: >95 VDC / <18 VDC
Proteksi polaritas terbalik: Ya
Koneksi Motor:
Jumlah: 2
Arus nominal: 8 ARMS / 11.3 APeak
Arus maks./motor: 10.6 ARMS / 15 APeak
Frekuensi switching: 5 / 10 / 20 / 40 kHz
Frekuensi output maksimal: 598 Hz
Panjang kabel motor maks.: 25 m
Koneksi Rem Motor:
Jumlah: 1 (khusus sumbu 1)
Tegangan: 24 VDC, 1 A
Proteksi: Short circuit, open circuit, undervoltage
Antarmuka (POWERLINK):
Jenis: Female RJ45
Isolasi: Ya
Input Encoder:
Jumlah: 2
Tipe: EnDat 2.2
Tegangan output: 12.5 VDC
Kapasitas beban: 250 mA
Transmisi data: RS485 @ 6.25 Mbit/s
Panjang kabel encoder maks.: 25 m
Input Enable:
Jumlah: 1
Tegangan: 24 VDC ±25%
Arus: typ. 60 mA
Waktu respon: 0 → 1: maks. 500 ms
Isolasi: 500 Veff
Input Digital / Trigger:
Jumlah: 2
Tegangan: 24 VDC nominal, maks. 30 VDC
Arus: ~7.5 mA
Threshold: High >15 V, Low <5 V
Waktu delay: ~52–53 µs
Kondisi Operasi:
Pemasangan vertikal
Proteksi: IP20
Suhu operasi: 0 – 45°C
Suhu penyimpanan: -25 – 55°C
Kelembaban: 5 – 85% (non-condensing)
Dimensi & Pemasangan:
Ukuran: 65 x 134 x 95 mm
Berat: 750 g
Pemasangan: Sekrup + heat spreader
Backplane: Harus konduktif dan terhubung ke ground
