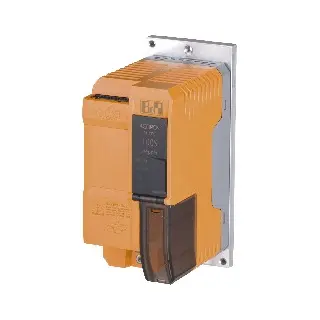

80SD100XS.C0XX-01
Informasi Dasar
ACOPOSmicro 80SD100XS.C0XX-01 merupakan modul motor stepper dari B&R Indonesia yang dirancang untuk mengontrol satu motor stepper 2-fase bipolar dengan resolusi tinggi hingga 256 microsteps. Modul ini cocok untuk aplikasi Motion Control Indonesia dengan kebutuhan akurasi tinggi dan koneksi X2X Link yang cepat. Dilengkapi dengan input digital, trigger, dan output 24 VDC, serta fitur identifikasi motor otomatis dan arus holding/boost/continuous yang dapat dikonfigurasi secara independen.
Fitur utama:
Kontrol 1 motor stepper (2-fase bipolar, full bridge)
Resolusi hingga 256 microsteps per langkah
2 input digital 24 VDC (dapat digunakan sebagai trigger)
1 output digital 24 VDC / 1 A
Input analog, enable input, dan koneksi rem motor
Arus motor kontinu hingga 10 A
Interface X2X Link
Daya masuk 24–64 VDC ±25%
Terminal block dan kabel dipesan terpisah
Informasi Teknis
Modul Motor Stepper
Jumlah motor: 1
Arus nominal: 10 A peak, maksimum 15 A/motor selama 2 detik
Panjang kabel motor maksimum: 25 m
Resolusi langkah: 256 microsteps/full step
Frekuensi switching: 38.5 kHz
Catu Daya
Input CPU: 24 VDC ±25%, max 6 W
Input motor: 24–64 VDC ±25%
Arus inrush: max. 10 A
Perlindungan polaritas terbalik: Ya
Cutoff undervoltage: <18 VDC, overvoltage: >95 VDC
Input dan Output
Input Digital: 2 (sink), 24 VDC, 7.5 mA, dapat digunakan sebagai trigger
Output Digital: 1 x 24 VDC, 1 A
Input Enable: 1 (sink), 24 VDC ±25%, typ. 60 mA
Input Analog: Tidak tersedia di varian ini
Rem Motor: 1 koneksi, 24 VDC, 1 A, proteksi arus pendek
Interface
X2X Link 4-pin male connector
Waktu siklus minimum X2X: 250 μs
Indikator Status & Diagnostik
Status X2X Link, status modul, status motor, suhu modul
LED dan software untuk error/run/diagnosis
Kondisi Operasional
Suhu operasi: 0–45 °C
Kelembaban: 5–85% (operasi), hingga 95% (penyimpanan & transportasi)
Derajat perlindungan: IP20
Orientasi pemasangan: Vertikal
Properti Mekanik
Dimensi: 65 mm (W) x 134 mm (H) x 95 mm (D)
Berat: 650 g
Pendinginan: dengan heat spreader ke mounting plate / cold-plate
Harus dipasang pada backplane konduktif dan terhubung ke ground
Sertifikasi
CE: Ya
UL: cULus E225616 (Power conversion equipment)
KC: Ya
Functional safety: Ya
