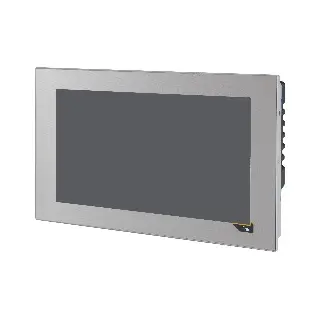

6PPT30.101G-20W
Informasi Dasar
Model: 6PPT30.101G-20W
Deskripsi: Power Panel T30 dengan layar 10.1" format landscape, prosesor ARM Cortex-A8 600 MHz, memori flash 512 MB. Layar dengan resolusi 1024x600, teknologi sentuh resistif analog. Terdapat 2x Ethernet (10/100 Mbit/s, integrated switch), 2x USB 2.0. Dilengkapi software VNC client, browser embedded, dan halaman layanan.
Akses Desain Panel:
Informasi Teknis
General
LED: Ethernet
B&R ID Code: 0xE595
Pendingin: Pasif
Tombol power / reset: Tidak tersedia
Buzzer: Ya
mapp View support: Ya
Sertifikasi: CE, UKCA, UL (cULus E115267), DNV, CCS, LR (ENV1), KR, ABS, BV (EC31B)
Controller
OS: PPT30 system
Prosesor: ARM Cortex-A8 1 GHz (rev C0 ke atas)
L1/L2 Cache: 64 kB / 256 kB
Flash: 512 MB
DRAM: 256 MB
Display
Jenis: TFT color
Ukuran: 10.1"
Resolusi: 1024 x 600 (WSVGA)
Kontras: 500:1
Sudut pandang: 80° kiri-kanan, atas-bawah
Backlight: LED, 500 cd/m², 50.000 jam
Touchscreen: Analog resistif, transmittance 80% ±3%, AMT 12-bit
Interfaces
2x Ethernet RJ45, 10/100 Mbit/s, 100 m max
2x USB 2.0 (Tipe A):
IF3: 0.5 A
IF4: 0.2 A
Electrical
Tegangan nominal: 24 VDC
Arus maksimum: 429 mA
Konsumsi daya maksimum: 10.3 W
Fuse: 4 A slow-blow internal
Range tegangan: 8–32 VDC
Proteksi polaritas terbalik: Ya
Isolasi listrik: Tersedia antar Ethernet & power/interface lain
Kondisi Operasional
Orientasi pemasangan: Vertikal, rotasi 90°
Ketinggian:
0–2000 m: tanpa pembatasan
2000 m: penyesuaian suhu -0.5°C per 100 m
Proteksi:
EN 60529: Depan IP65, belakang IP20
UL 50: Type 4X (indoor only)
Lingkungan
Suhu:
Operasional: -20°C hingga 60°C
Penyimpanan/transportasi: -20°C hingga 70°C
Kelembaban relatif: Sesuai diagram suhu/kelembaban
Mekanik
Desain depan: Aluminium white pinstripe
Dimensi: 276 x 172 x 47.8 mm
Berat: 0.9 kg
Download
Manual Produk
Power Panel T30 - 6PPT30.101G-20W (PDF)
Petunjuk penggunaan dan spesifikasi teknis lengkap dari Power Panel T30.
CAD Data
CAD Data Power Panel T30 - 6PPT30.101G-20W (ZIP)
File CAD lengkap untuk integrasi Power Panel T30 dalam desain mesin.
Dimensi dan Pemasangan
Mounting Dimensions 6PPT30.101G-20W (PDF)
Gambar ukuran dan panduan pemasangan panel.
