4XP0043.00-00W

Informasi Dasar

Material Number: 4XP0043.00-00W

Deskripsi:

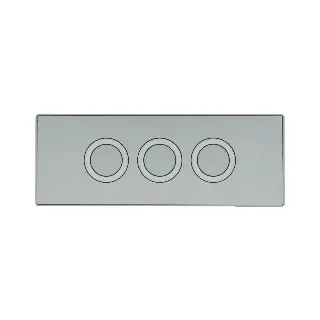

X2X keypad module dengan tampilan aluminium putih, terdiri dari 3 tombol cincin iluminasi B&R. Dua tombol memiliki iluminasi 4 warna: hijau, kuning, merah, putih dan satu tombol lainnya memiliki warna hijau, kuning, merah, biru. Dilengkapi antarmuka X2X, tegangan kerja 24 VDC, dan sudah termasuk terminal block. Lebar cocok untuk Power Panel T/C 4,3 inci.

Informasi Teknis

General Information

• LED: 1x Run (hijau), 1x Error (merah)

• Label tombol: Dapat diganti (slide-in)

• Sertifikasi:

  • CE: Ya

  • UL: cULus E115267 (peralatan kontrol industri)

Interfaces

• Tipe: X2X slave

• Konektor: 8-pin male multipoint

• Catu daya internal bus: Ya

• Jarak antar stasiun: 100 m

• Isolasi listrik: Tidak

Keys

• Jumlah: 3 tombol cincin iluminasi B&R (bulat)

• Warna iluminasi:

  • 2 tombol: hijau, kuning, merah, putih

  • 1 tombol: hijau, kuning, merah, biru

• Umur pakai: >1.000.000 penekanan

Electrical Properties

• Tegangan nominal: 24 VDC ±25% (isolasi galvanis)

• Arus lonjakan: Maks. 20 A < 1 ms

• Konsumsi daya: Maks. 0.35 A

Operating Conditions

• Perlindungan (EN 60529):

  • Depan: IP65

  • Belakang: IP20

• Perlindungan (UL 50):

  • Depan: Tipe 4X (indoor only)

Ambient Conditions

• Suhu operasi: 0 hingga +50°C

• Suhu penyimpanan & transportasi: -20 hingga +60°C

• Kelembapan relatif (non-kondensasi):

  • T ≤ 40°C: 5–90%

  • T > 40°C: <75%

• Ketinggian operasi: Maks. 3000 m

Mechanical Properties

• Housing: Plastik

• Panel depan:

  • Frame: Plastik

  • Overlay:

    • Material: Polyester

    • Warna: Aluminium putih

  • Gasket: Gasket datar di sekitar area tampilan

• Dimensi:

  • Lebar: 140 mm

  • Tinggi: 52 mm

  • Kedalaman: 40.4 mm

• Berat: 116 g

Download

Datasheet X2X Keypad Module

PDF Datasheet 4XP0043.00-00W

Dokumen ini menjelaskan spesifikasi teknis modul keypad X2X untuk Power Panel, lengkap dengan antarmuka, iluminasi tombol, dan dimensi fisik.
