0TB704.9
Informasi Dasar
Material Number: 0TB704.9
Deskripsi:

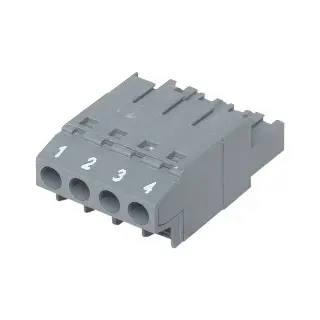

Terminal block 4-pin baris tunggal tipe 0TB704 digunakan sebagai terminal suplai tegangan sekaligus sebagai terminal koneksi untuk fieldbus.
Informasi Teknis
General Information
CE: Ya
UL: cULus E115267 (Industrial control equipment)
DNV:
Suhu: B (0 hingga 55°C)
Kelembapan: B (hingga 100%)
Getaran: B (4 g)
EMC: B (bridge dan open deck)
LR: ENV1
KR: Ya
ABS: Ya
Terminal Block
Catatan: Data nominal berdasarkan UL
Jumlah Pin: 4
Tipe Terminal: Screw clamp terminal block
Tipe Kabel: Hanya kabel tembaga (tidak mendukung aluminium)
Pitch: 5.08 mm
Penampang Koneksi:
AWG wire: 26 hingga 12 AWG
Sleeve ujung kabel dengan pelindung plastik: 0.20 – 1.50 mm²
Kabel tunggal: 0.20 – 2.50 mm²
Kabel serabut halus: 0.20 – 1.50 mm²
Dengan wire end sleeve: 0.20 – 1.50 mm²
Sifat Listrik
Tegangan Nominal: 300 V
Arus Nominal: 10 A per kontak
Resistansi Kontak: ≤ 5 mΩ
Download
Certificates
KR Type Approval Certificate MIL39390-AC003 (X20 System) – PDF, 320 KB
Sertifikat persetujuan tipe dari Korean Register untuk sistem X20.
Documentation
Lembar data teknis TB704 berisi spesifikasi lengkap dan panduan aplikasi.
M-CAD (Mechanical Templates)
3D File DXF/STEP 0TB704.9 – ZIP, 89 KB
File 3D dalam format DXF/STEP untuk desain mekanik terminal block 0TB704.9.
