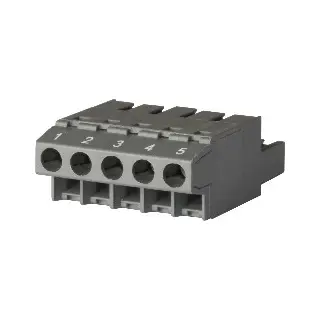

0TB2105.9010

Informasi Dasar

Material Number: 0TB2105.9010

Deskripsi:

Terminal block 5-pin single-row tipe 0TB2105 digunakan sebagai terminal koneksi, khususnya untuk fieldbus dan aplikasi serupa lainnya.

Informasi Teknis

General Information

• Sertifikasi CE: Ya

• Sertifikasi UL: cULus E115267

  Industrial control equipment

Terminal Block

• Catatan: Data nominal berdasarkan standar UL

• Jumlah Pin: 5

• Tipe Terminal Block: Screw clamp (pengencang ulir)

• Tipe Kabel: Hanya kabel tembaga (bukan aluminium)

• Pitch: 5.08 mm

Penampang Koneksi:

• Kabel AWG: 26 hingga 12 AWG

• Sleeve ujung kabel dengan pelindung plastik: 0.20 hingga 1.50 mm²

• Kabel tunggal: 0.20 hingga 2.50 mm²

• Kabel serabut halus: 0.20 hingga 1.50 mm²

• Dengan wire end sleeve: 0.20 hingga 1.50 mm²

Sifat Listrik

• Tegangan Nominal: 300 V

• Arus Nominal: 10 A per kontak

• Resistansi Kontak: ≤ 5 mΩ

Download

M-CAD (Mechanical Templates)

3D File DXF/STEP 0TB2105.9010 (ZIP, 53 KB)

File 3D terminal block 5-pin untuk kebutuhan desain mekanik dalam format DXF dan STEP.
