0PS1100.3

Informasi Dasar

Nomor Material: 0PS1100.3

Deskripsi Produk:

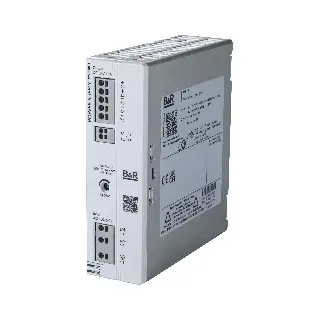

Power supply 24 VDC, 1-phase, 10 A, dengan desain tipis untuk instalasi pada top-hat rail. Dirancang untuk efisiensi ruang dalam panel kontrol dan kompatibel dengan penggunaan global berkat input lebar AC/DC.

Fitur unggulan:

• Desain hemat ruang

• Boost dinamis untuk beban berat

• Monitoring optik dengan LED 3 warna dan kontak switching kering

• Koneksi push-in yang mudah

• Bisa dikoneksikan paralel untuk redundansi dan peningkatan daya

• Suhu operasi luas: -25°C hingga +70°C

• Sertifikasi internasional

Informasi Teknis

General Information:

• Status tampilan: LED hijau (DC OK), ambang tegangan > 21 V

• Tegangan isolasi input-output: 3 kV AC (uji tipe), 3.1 kV DC (uji rutin)

• Tipe koneksi: Push-in

• Sertifikasi: CE, UKCA, cULus E534663 (Industrial Control), DNV (T: D, H: B, V: B, EMC: A)

• DC OK switch output: tersedia melalui kontak kering

Input:

• Tegangan nominal: 100–240 VAC

• Tegangan input:

  • 100–240 VAC -15%/+10%

  • 100–240 VDC ±10%

  • 115–240 VAC ±10% (UL)

  • 160–240 VDC ±10% (UL)

• Frekuensi: 50–60 Hz ±10%

• Inrush current: <17 A

• Konsumsi arus:

  • 2.6 A / 1.1 A (100 / 240 VAC)

  • 2.2 A / 1.2 A (120 / 230 VAC)

  • 2.7 A / 1.1 A (100 / 240 VDC)

• Power failure bypass: typ. 27–28 ms

• Arus bocor ke PE: <3.5 mA

• Proteksi: Varistor, sekering internal 6.3 A

Output:

• Tegangan nominal: 24 VDC

• Tegangan output: 24–28 VDC (dapat disetel)

• Arus output: 10 A nominal / 15 A max (5 detik)

• Daya output: 240 W / max. 360 W (5 detik)

• Ripple residual: typ. 50 mV SS

• Waktu naik: ≤1 s (10–90%)

• Deviation:

  • <0.1% (perubahan input ±10%)

  • <3% (beban dinamis)

  • <1% (beban statis)

• Overvoltage protection: ≤35 VDC

• Tahan tegangan balik: ≤35 VDC

• Dapat diparalelkan dan diseri

Efisiensi & Keandalan:

• Efisiensi:

  • typ. 94.5% (120 VAC)

  • typ. 95.5% (230 VAC)

• MTBF:

  • 2.3 juta jam (25°C)

  • 1.3 juta jam (40°C)

  • 610 ribu jam (60°C)

• Daya hilang:

  • <14.5 W (rated, 120 VAC)

  • <12 W (rated, 230 VAC)

  • <1.2 W (tanpa beban, 120 VAC)

  • <1.3 W (tanpa beban, 230 VAC)

Kondisi Operasi:

• Orientasi pemasangan: Horizontal

• Ketinggian pemasangan maksimal: 5000 m

• Ventilasi: Konveksi alami, tanpa kipas

• Derajat perlindungan: IP20 (EN 60529)

• Kelas perlindungan: I

• Flammability: V0 (UL 94)

Kondisi Lingkungan:

• Suhu operasi: -25°C hingga +70°C

• Suhu penyalaan minimum: -40°C

• Suhu penyimpanan/transportasi: -40°C hingga +85°C

• Kelembaban relatif: Maks. 95% (tanpa kondensasi)

• Getaran:

  • 10–50 Hz, ±0.2 mm

  • 50–150 Hz, 2.3 g (IEC 60068-2-6)

• Guncangan: 30 g, 18 ms (IEC 60068-2-27)

• Pollution degree: 2

• Kategori iklim: 3K3 (EN 60721)

• Overvoltage category: III (≤2000 m), II (≤5000 m)

Properti Mekanik:

• Bahan housing: Lembaran aluminium & penutup plastik PA

• Coating: Tidak dilapisi

• Instalasi: DIN rail (NS 35, EN 60715)

• Dimensi (WxHxD): 40 x 135 x 132 mm

• Berat: 710 g
