0PS1050.3

Informasi Dasar

Nomor Material: 0PS1050.3

Deskripsi Produk:

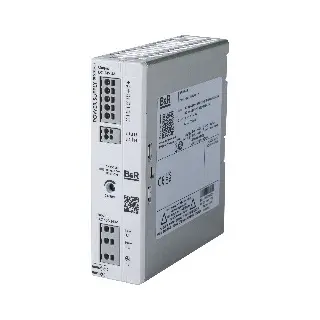

Power supply 24 VDC, 1-phase, 5 A dengan desain tipis untuk pemasangan pada rel top-hat. Memiliki fitur:

• Desain hemat ruang untuk panel kontrol

• Kemampuan boost dinamis untuk beban berat

• Indikator LED tiga warna dan kontak switching kering

• Koneksi push-in yang mudah, dengan area label dan penanda kabel

• Dapat dihubungkan paralel untuk redundansi dan peningkatan daya

• Suhu kerja luas: -25°C hingga +70°C

• Kompatibel global dengan input AC/DC wide-range

• Sertifikasi internasional lengkap

Informasi Teknis

General

• Status tampilan: LED hijau (DC OK) jika Uout > 21 V

• Tegangan isolasi:

  • Input – Output: 3 kV AC / 3.1 kV DC

  • Input – Ground: 1.5 kV AC / 3.1 kV DC

  • Input – Signal: 3 kV AC / 3.1 kV DC

• Koneksi: Push-in connection

• Sertifikasi: CE, UKCA, UL (cULus E534663), DNV (T: D, H: B, V: B, EMC: A)

Input

• Tegangan nominal: 100–240 VAC

• Tegangan input:

  • VAC: 100–240 V ±10%

  • VDC: 100–240 V ±10%

• Jenis jaringan: TN, TT, IT(PE)

• Frekuensi: 50–60 Hz ±10%

• Arus masuk: <33 A

• Konsumsi arus:

  • 100 VAC: 1.3 A

  • 240 VAC: 0.59 A

• I²t: <0.55 A²s

• Bypass saat listrik padam: typ. 28 ms

• Arus bocor ke PE: <3.5 mA

• Proteksi: Varistor + sekering internal 6.3 A

Output

• Tegangan nominal: 24 VDC

• Tegangan output: 24–28 VDC

• Arus output: 5 A (nominal), hingga 7.5 A selama 5 detik

• Daya output: 120 W (nominal), hingga 180 W selama 5 detik

• Deviasi kontrol:

  • Tegangan input ±10%: <0.1%

  • Perubahan beban dinamis: <3%

  • Perubahan beban statis: <1%

• Waktu naik: ≤1 s

• Ripple: typ. 50 mVSS

• Dapat paralel dan seri (perhatikan SELV limit)

• Proteksi: overvoltage ≤35 VDC, short circuit, feedback voltage ≤35 VDC

Efisiensi & Keandalan

• Efisiensi:

  • 93% @120 VAC

  • 94% @230 VAC

• MTBF (230 VAC):

  • 3.3 juta jam @25°C

  • 1.9 juta jam @40°C

  • 880 ribu jam @60°C

• Kehilangan daya:

  • Beban penuh: <8.54 W @120 VAC, <6.51 W @230 VAC

  • Tanpa beban: <2.14 W @120 VAC, <1.75 W @230 VAC

Kondisi Operasional

• Orientasi: horizontal

• Ketinggian maksimal: 5000 m

• Kelas tahan api: UL 94 V0

• Pendinginan: konveksi alami, tanpa kipas

• IP Rating: IP20

• Kelas perlindungan: I

Kondisi Lingkungan

• Suhu operasi: -25°C hingga 70°C

• Suhu awal/start: -40°C

• Suhu penyimpanan/transport: -40°C hingga 85°C

• Kelembapan relatif: hingga 95% tanpa kondensasi

• Getaran:

  • 10–50 Hz, ±0.2 mm

  • 50–150 Hz, 2.3 g

• Guncangan: 30 g, 18 ms

• Derajat polusi: 2

• Kategori iklim: 3K3 (EN 60721)

• Kategori overvoltage: III (≤2000 m) / II (≤5000 m)

Properti Mekanis

• Material casing: Aluminium dan plastik PA

• Dimensi:

  • Lebar: 35 mm

  • Tinggi: 135 mm

  • Kedalaman: 120 mm

• Berat: 450 g

• Instalasi: Rel top-hat NS 35 (EN 60715)

Download

Certificates

• DNV Type Approval Certificate - Power Supplies (PDF)

  Sertifikat kelayakan tipe DNV untuk power supply.

• EU Declaration Power Supplies (PDF)

  Deklarasi kesesuaian UE untuk produk power supply.

Documentation

• PDF Data sheet 0PS1050.3

  Lembar data teknis lengkap power supply 0PS1050.3.

E-CAD

• EXE PowerSupply EPLAN P8 from V2.4

  Template EPLAN untuk power supply versi dari V2.4 ke atas.

M-CAD

• ZIP 3D file DXF/STEP 0PS1050.3

  File CAD mekanik dalam format DXF dan STEP untuk model 0PS1050.3.
