0AC808.9-1

Informasi Dasar

Nomor Material: 0AC808.9-1

Deskripsi Produk:

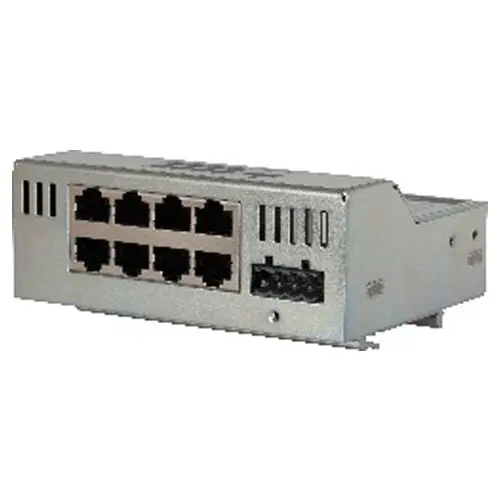

Industrial hub dengan 8 port (layer 2), mendukung kecepatan transfer 10/100 Mbit/s dengan fitur autonegotiation dan auto-MDIX. Ditenagai dengan tegangan 24 VDC. Terminal block TB704 harus dipesan terpisah.

Informasi Teknis

Indikator Status:

• Aktivitas jaringan: RX (oranye)

• Link/Collision: L/C (Hijau untuk Link, Merah untuk Collision)

• Tegangan suplai: OK (oranye)

Fungsi Diagnostik:

• Indikasi status bus dan daya melalui LED

Tipe Perangkat:

• Hub industri 8-port (layer 2)

Sertifikasi:

• CE: Ya

• UL: cULus E115267 (Peralatan kontrol industri)

• LR: ENV1

Antarmuka (Interfaces):

• Sinyal: Ethernet

• Tipe konektor: RJ45 berpelindung

• Panjang kabel maksimum: 100 m

• Kecepatan transfer: 10/100 Mbit/s

• Physical layer: 10BASE-T/100BASE-TX

• Half-duplex: Ya

• Full-duplex: Tidak

• Autonegotiation: Ya

• Auto-MDI/MDIX: Ya

• Delay propagasi hub: 0.64–0.68 µs

Catu Daya:

• Tegangan input: 18–30 VDC

• Konsumsi arus: Maks. 150 mA

• Konsumsi daya: Maks. 3 W

• Tipe: Switching power supply dengan pelindung polaritas terbalik, tanpa pelindung tegangan lebih

Sifat Listrik:

• Isolasi antar port, antara port dan power ground

Kondisi Operasi:

• Orientasi pemasangan: Menghadap atas dan vertikal

• Perlindungan: IP20 (EN 60529)

Kondisi Lingkungan:

• Suhu operasi: -25 hingga 60°C

• Suhu penyimpanan dan transportasi: -40 hingga 85°C

• Kelembaban relatif: 5–95% non-kondensasi

Properti Mekanis:

• Catatan: Terminal block TB704 dipesan terpisah

• Instalasi: Top-hat rail, adaptor sudah termasuk

• Dimensi:

  • Lebar: 115 mm

  • Tinggi: 43 mm (51 mm dengan rel)

  • Kedalaman: 86 mm
